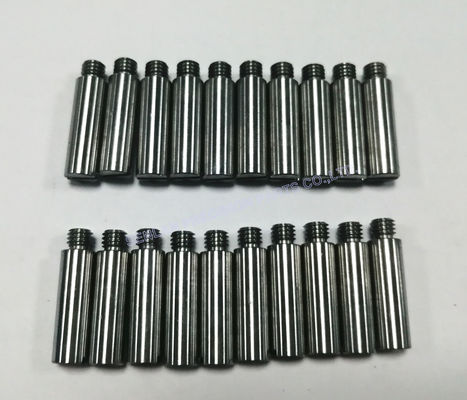

1.2344 Çok boşluklu hassas kalıplar için konumlandırma iğneleri
Çok boşluklu hassas kalıplarda, güvenilir hizalama çok önemlidir.1.2344 konumlandırma iğnesiMüşteri çizimlerine göre üretilen hassas kalıp hizalama bileşenleri desteklemek içinTekrarlanabilir konum, istikrarlı kalıp kapanışı ve tutarlı üretim performansı.
1.2344 (H13 sınıfı sıcak işleme alet çelik) tekrarlanan döngülere ve temas gerginliklerine dayanması gereken konumlandırma ve hizalama parçaları için seçilir.Biz makine ve kesin kontrol ile konumlandırma iğneleri bitirmekçap toleransı, düzlük, oturma arayüzleri ve yüzey finişi, hem yeni kalıpların yapımını hem de yüksek boşluklu aletler için yedekleme programlarını destekliyor.
Ürün Fonksiyonu ve Tasarımı
Konum belirleme iğneleri ne yapar?
- Tekrarlanabilirliği sağlamakplaka-plaka ve yerleştirme-plaka konumlandırması
- Kapatmaların ve boşluk/ çekirdek ilişkilerinin istikrarlı bir hizalandırılmasını sağlamak
- Uyumsuzlukları azaltmak ve hassas kenarları çarpma aşınmasından korumak
- Değişken bakımı desteklemek için, değişkenler arasında tutarlı bir veri tutmak
Tipik Tasarım Özellikleri
- Kesin bir uyum için hassas toprak silindirli vücut
- Tekrarlanabilir montaj için koltuk omzusu veya konumlandırma bölümü
- Düzgün bir giriş için öncülük/çamfer
- Montaj/kaldırma için filizli uç veya tutma özelliği
Neden 1.2344 malzeme kullanılıyor?
- Çatlak ve parçalanmaya karşı yüksek dayanıklılık
- Tekrarlanan döngülerde iyi termal yorgunluk direnci
- Dayanıklı çalışma sertliği için güvenilir ısı işleme tepkisi
- Zorlu kalıp ortamlarında istikrarlı performans
Son sertlik, tolerans sınıfı ve yüzey finişi çizim ve kalıp gereksinimlerinize göre üretilir.
Başvurular
1.2344 konumlandırma iğneleriÇok boşluklu hassas kalıplar, şunları içerir:
- Bozukluklar arasında tutarlı hizalama gerektiren yüksek boşluklu enjeksiyon kalıpları
- Tekrarlanabilir veri konumlandırması gerektiren kalıp plakaları ve ekleme sistemleri
- Değiştirilebilir yedek parçalar gerektiren alet programları
- Kullanılmış konumlandırma iğneleri değiştiren küf bakım ve yenilenme projeleri
Kesinlik ve Üretim Yetenekleri
Üretim Süreçleri
- Temel geometri ve iğneli kesimler için hassas CNC dönüştürme
- Kritik çaplar, düzlük ve oturma yüzeyleri için öğütme
- Hedef sertlik ve kararlılık için ısı işleme koordinasyonu
- Yumuşak bağlanma ve az aşınma için ince bitirme / cilalama
- Güvenli işleme ve tutarlı montaj için çıkartma ve kenar kontrolü
Temel Kalite Kontrolleri
- Diametre toleransıDoğru uyum kontrolü (belirtildiği gibi açıklık / müdahale)
- DüzlükBağlanmayı ve eşit olmayan teması önlemek için kontrol
- Tekrarlanabilir konumlandırma için koltuk omzunun doğrulanması
- Yüzey bitirme kontrolü, çürümeyi ve aşınmayı azaltmak için
- Dönerli uçların belirtildiği yerlerde iplik kalitesi doğrulama
Denetim ve Belgelendirme
- Mümkün olan boyut kontrol raporları (ana boyutlar)
- İsteğe bağlı olarak malzeme sertifikaları ve ısı işleme kayıtları
- Set yönetimi için işaretleme/izlenebilirlik seçenekleri (gerekirse)
Çok boşluklu küf tutarlılığı için müşteri değeri
Daha Sabit Bir Parça Kaliteli
Doğru konumlandırma, boşluk / çekirdek ilişkilerini istikrarlı tutar, uyumsuzluğu azaltır ve tüm boşluklarda tekrarlanabilirliği artırır.
Hassas bileşenler üzerinde daha az aşınma
Doğru hizalama çarpma ve eşit olmayan yüklemeyi azaltır ve pahalı çekirdek / boşluk bileşenlerinin ömrünü uzatır.
Daha Hızlı Bakım ve Tahmin Edilebilir Değiştirme
Sabit tarihler ve kontrollü uyumlar, el montajını ve duraklama süresini azaltan düşme değiştirmesini sağlar.
Yüksek Döngü Üretiminde Daha İyi Istikrar
Kalıcı malzemeler ve istikrarlı bitirme, uzun üretim süreleri boyunca hizalama performansını korumaya yardımcı olur.
Çeviri için ihtiyacımız olan şey
1.2344 konumlandırma iğnesini doğru bir şekilde belirtmek için lütfen şunları belirtin:
- 2 boyutlu çizim (PDF/DWG) ve/veya 3 boyutlu CAD (STEP/IGES)
- miktar ve gerekli teslim süresi
- Pin stili: düz/adımlı, omuz detayları, ipli uç gereksinimleri
- Kritik boyutlar: çap, uzunluk, uygunluk sınıfı, oturma ara yüzünün boyutları
- Malzeme gereksinimleri:1.2344(Eğer varsa kabul edilebilir eşdeğerleri onaylayın)
- Sıcak işlem/sertlik gereksinimi
- Yüzey bitirme gereksinimi (belirtildiyse)
- Çiftleşme deliği/kökleme boyutları (uygulama doğrulanması için yararlı)
- Denetim/doküman ihtiyaçları (bilgi biçimi, izlenebilirlik)
Sıkça Sorulan Sorular
Bir konumlandırma iğnesi ile bir rehber direği arasındaki fark nedir?
Bir kılavuz direği (lider pin) kalıbı açma / kapanma vuruşu boyunca yönlendirir.
Neden konumlandırma iğneleri aşınır ya da hizalama sorunlarına neden olur?
Genel nedenler arasında yanlış uygunluk boşluğu, yetersiz sertlik, kötü yüzey finişi, kirlilik veya hasarlı çiftleşme delikleri vardır.
Mevcut kalıplara uymak için konumlandırma iğneleri üretebilir misiniz?
Evet, çizimleri veya çiftleşme arayüzü boyutlarını sağlarsanız, yer değiştirme iğnelerini üretip, uyumlu hale getirebiliriz.
Denetim raporlarını ve sertifikalarını sağlıyor musunuz?
Evet, denetim raporları ve malzeme/sıcak işlem sertifikası talep üzerine mevcuttur.
Bize çizimlerinizi (STEP/2D), miktarlarınızı, uygunluk gereksinimlerinizi, hedef sertliğinizi ve 1.2344 konumlandırma iğnesi için gerekli teslimat tarihinizi gönderin.Açık bir teklif, teslim süresi ve mevcut kalite belgelendirme seçenekleri (teftiş raporu, malzeme sertifikası, ısı işleme kaydı, izlenebilirlik seçenekleri) ile hızlı bir şekilde yanıt vereceğiz.
