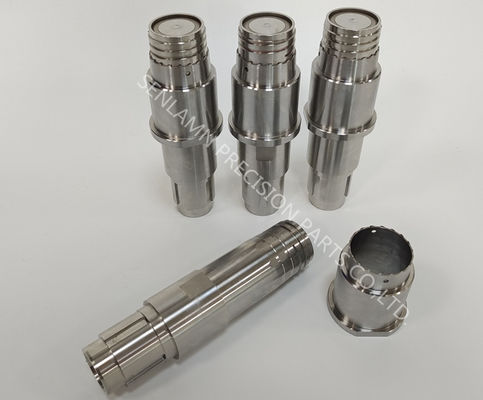

Şişe Kapağı Enjeksiyon Kalıpları için S136 Dişli Çekirdek Eklentileri
Diş hassasiyeti, şişe kapağı üretiminde en kritik kalite faktörlerinden biridir. Diş profili, adımı veya eş merkezliliğindeki küçük bir sapma bile çapraz diş açma, sızıntı, tutarsız tork veya otomatik kapatma hatlarında montaj arızasına yol açabilir. Bizim S136 dişli çekirdek eklentilerimiz, şişe kapağı enjeksiyon kalıplarında için üretilmiş hassas kalıp bileşenleridir ve kararlı diş oluşturma, tutarlı boşluktan-boşluğa performans ve güvenilir uzun süreli dayanıklılık sağlamak üzere tasarlanmıştır.
S136, korozyon direnci, yüzey kararlılığı ve iyi parlatılabilirliği sayesinde kapak kalıpları için yaygın olarak belirtilen paslanmaz bir kalıp çeliğidir. Bu özellikler, nemli ortamlarda çalışan, sık temizlenen veya uzun üretim döngülerine sahip kalıplar için değerlidir. Müşteri çizimlerine göre, diş geometrisi, referans noktaları, salgı ve uyum arayüzleri üzerinde sıkı kontrol sağlayarak hem yeni kalıp yapımları hem de yedek parça setleri için dişli çekirdekler üretiyoruz.
Ürün Açıklaması
Bir dişli çekirdek eklentisi, bir şişe kapağının içindeki iç dişi (veya dişli bağlantı özelliklerini) oluşturan şekillendirme çekirdek bileşenidir. Kapağın tasarımına ve kalıp mimarisine bağlı olarak, dişli çekirdekler sökme sistemleri, katlanabilir mekanizmalar veya diğer kalıptan çıkarma yaklaşımlarıyla birlikte kullanılabilir. Fırlatma yönteminden bağımsız olarak, dişli çekirdek tekrarlanabilir kapak performansı sağlamak için hassas geometriyi ve yüzey kalitesini korumalıdır.
Dişli çekirdeğin tipik olarak kontrol ettiği
- İç diş profili, adımı ve kılavuz geometrisi
- Sorunsuz montaj ve kararlı tork için eksene göre diş hizalaması
- İşlevsel sızdırmazlıkla ilgili iç özellikler (tasarıma bağlı)
- Çekirdek plakasına tekrarlanabilir montaj için konumlandırma ve tutma referans noktaları
Ana tasarım ve üretim öncelikleri
- Kontrollü tepe/dip tanımı ile doğru diş formu
- Çoklu boşluk setlerinde tutarlı diş geometrisi
- Diş ve konumlandırma referans noktaları arasındaki kontrollü eş merkezlilik/salgı
- Yapışmayı, aşınmayı ve diş hasarını azaltmak için optimize edilmiş yüzey kalitesi
- Değiştirilebilirliği ve hızlı bakımı desteklemek için kararlı uyum yüzeyleri
S136'nın yaygın olarak seçilmesinin nedenleri
S136, kapak kalıplarındaki dişli çekirdekler için performans avantajları sunar:
- Çıkarma ve diş kalitesini etkileyebilecek korozyon ve yüzey oksidasyonuna karşı daha iyi direnç
- Uzun döngüler boyunca kararlı yüzey durumu, bakım kesintilerini azaltır
- Pürüzsüz diş yüzeyleri ve tutarlı kalıptan çıkarma için iyi bitirme yeteneği
Uygulamalar
S136 dişli çekirdek eklentileri, şişe kapağı enjeksiyon kalıplarında kullanılır, bunlar arasında:
- Tutarlı iç diş kalitesi gerektiren çoklu boşluklu kapak kalıpları
- Diş varyasyonunun verimi ve kapatma hattı kararlılığını etkilediği yüksek hacimli üretim kalıpları
- Önleyici bakım ve hızlı değiştirme için yedek çekirdek programları
- Uzun süreli güvenilirlik için paslanmaz çekirdekler kullanan yeni kapak kalıbı yapımları
Hassasiyet ve Üretim Yetenekleri
Dişli çekirdek eklentileri, özellikle yüksek boşluklu kalıplarda hem yüksek geometrik doğruluk hem de güçlü setten-sete tutarlılık gerektirir.
Üretim süreçleri
- Konumlandırma ve arayüz geometrisi için hassas CNC tornalama
- Belirtilen profile ve toleransa göre diş işleme
- Kritik uyumlar ve referans yüzeyleri için taşlama (gerektiğinde)
- Özel detaylar için EDM / tel EDM (projeye bağlı)
- Hedef sertlik ve kararlılık için ısıl işlem koordinasyonu
- Diş yüzeyleri ve fonksiyonel bölgeler için ince bitirme/parlatma
- Çoklu boşluk siparişleri için set eşleştirme ve tutarlılık kontrolü
Dişli çekirdekler için anahtar kalite kontrolleri
- Çizim gereksinimlerine göre diş adımı/profil özelliklerinin doğrulanması
- Dişler ve konumlandırma referans noktaları arasındaki eş merkezlilik/salgı kontrolü
- Tak-çalıştır montaj ve değiştirilebilirlik için uyum toleransı kontrolü
- Galling'i azaltmak ve çıkarma davranışını iyileştirmek için yüzey kalitesi yönetimi
- Çoklu parça setleri arasında tutarlılık kontrolleri (örnekleme veya %100 denetim seçenekleri)
Denetim ve dokümantasyon
- Boyutsal denetim raporları mevcuttur (anahtar boyutlar veya tam rapor)
- Talep üzerine malzeme sertifikaları ve ısıl işlem kayıtları
- Çoklu boşluk seti yönetimi için seri işaretleme/izlenebilirlik seçenekleri
Şişe Kapağı Diş Kalitesi İçin Neden Önemlidir?
Daha az kapatma sorunu ve daha yüksek hat kararlılığı
Doğru diş geometrisi, otomatik hatlarda tutarlı tork ve sorunsuz kapatmayı destekleyerek reddedilenleri ve duruş süresini azaltır.
Çoklu boşluk üretiminde daha yüksek verim
Eşleştirilmiş dişli çekirdek setleri, boşluktan-boşluğa varyasyonu azaltır ve genel üretim tutarlılığını iyileştirir.
Aşınmayla ilgili daha az diş bozulması
Malzeme seçimi, ısıl işlem ve yüzey kalitesi kontrolü, uzun döngüler boyunca diş bütünlüğünü korumaya yardımcı olur.
Değiştirilebilir yedek çekirdeklerle daha hızlı bakım
Değiştirilebilir dişli çekirdekler, tüm kalıp yığınını yeniden işlemeye gerek kalmadan hızlı değiştirmeye olanak tanır, duruş süresini azaltır ve üretim programlarını korur.
Teklif İçin Ne Gerekiyor?
S136 dişli çekirdek eklentileri için doğru teklif verebilmek için lütfen şunları sağlayın:
- 3D CAD (STEP/IGES) ve 2D çizim (PDF/DWG)
- Miktar (tek parça veya çoklu boşluk setleri)
- Malzeme onayı: S136 (veya kabul edilen eşdeğerleri)
- Isıl işlem / hedef sertlik gereksinimi
- Diş spesifikasyon detayları (profil, adım, tolerans, kılavuz gereksinimleri)
- Kritik toleranslar (salgı/eş merkezlilik, referans noktaları, uyum yüzeyleri)
- Diş ve sızdırmazlıkla ilgili alanlar için yüzey kalitesi gereksinimi
- Kalıp arayüzü detayları (konumlandırma çapı/omuz, tutma yöntemi)
- Denetim/belge ihtiyaçları (FAI, rapor formatı, örnekleme vs. %100 denetim)
- Teslim süresi ve paketleme gereksinimleri
Mevcut dişli çekirdekleri değiştiriyorsanız, eşleşen çekirdek plakası arayüz boyutlarını sağlamak, tak-çalıştır uyumluluğunu sağlamaya yardımcı olur.
SSS
Kapak kalıplarında dişli çekirdek doğruluğu neden bu kadar kritiktir?
Diş varyasyonu montaj torkunu, sızdırmazlık güvenilirliğini ve otomatik kapatma hattı performansını etkilediği için. Küçük sapmalar çapraz diş açmaya veya sızıntıya neden olabilir.
Çoklu boşluklu dişli çekirdek setlerini eşleştirilmiş tutarlılıkla üretebilir misiniz?
Evet. Kontrollü varyasyonla eşleştirilmiş setler üretebilir ve anahtar diş ve referans noktası özellikleri için denetim verileri sağlayabiliriz.
Dişli çekirdeklerde salgı sorunlarını nasıl önlersiniz?
İşleme sırasında referans noktalarını kontrol ederek, koaksiyel özellikleri yöneterek ve denetim sırasında belirtilen toleranslara karşı eş merkezliliği/salgıyı doğrulayarak.
Diş yüzeyleri için parlatma sağlıyor musunuz?
Evet. Çıkarma davranışını ve yüzey kararlılığını iyileştirmek için gereksinimlerinize göre bitirme ve parlatma uygulanabilir.
Malzeme sertifikaları ve denetim raporları sağlıyor musunuz?
Evet. Malzeme sertifikaları, ısıl işlem kayıtları ve denetim raporları talep üzerine mevcuttur.
Şişe kapağı enjeksiyon kalıpları için S136 dişli çekirdek eklentileri için güvenilir bir tedarikçiye mi ihtiyacınız var?Bize STEP/2D çizimlerinizi, diş spesifikasyonlarınızı, miktarınızı, tolerans ve bitirme gereksinimlerinizi, hedef sertliğinizi ve teslim sürenizi
gönderin. Hızlı bir şekilde net bir teklif ve kalite dokümantasyon seçenekleriyle yanıt vereceğiz.
