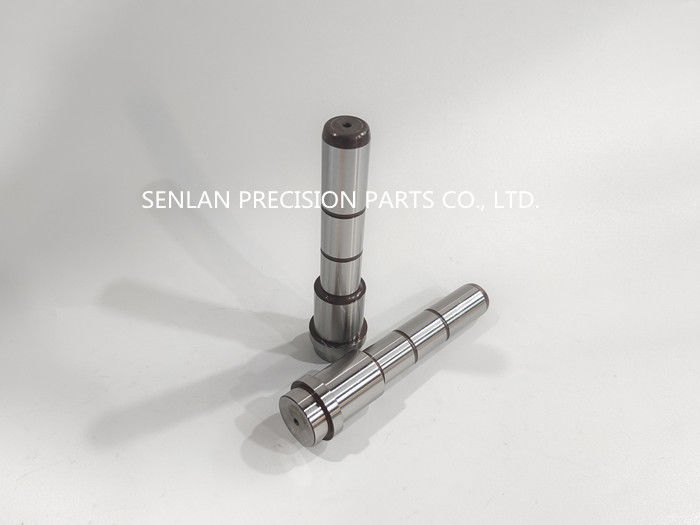

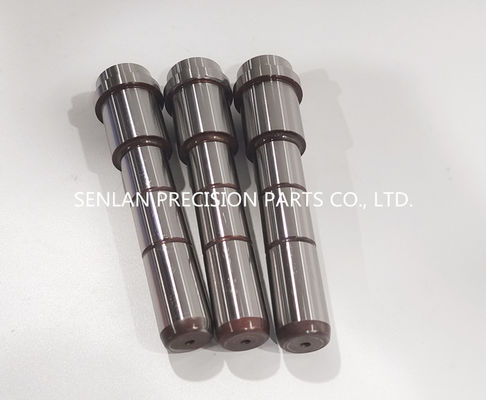

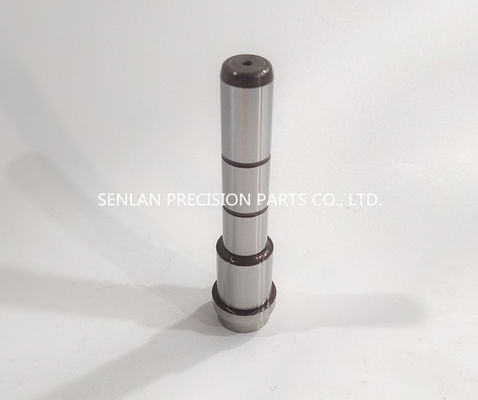

Plastik Enjeksiyon Kalıpları İçin Hassas Kılavuz Pimleri
Ürün Genel Bakışı
Kılavuz pimleri (lider pimler), bir enjeksiyon kalıbının hareketli ve sabit yarısının kapanmasını sağlayan hizalama bileşenleridir.hassas, pürüzsüz ve tekrarlanabilir bir şekilde. Hizalama kararlı olduğunda, ayırma çizgileri tutarlı kalır, boşluklar eşit kapanır ve çekirdekler, boşluklar, sürgüler, kaldırıcılar ve kapatmalar gibi hassas kalıp bileşenleri darbe ve erken aşınmadan korunur.
Bizim plastik enjeksiyon kalıpları için hassas kılavuz pimlerimiz kılavuz burçları ile güvenilir uyum ve tekrarlanabilir kalıp kapanma performansı için müşteri çizimlerine göre üretilir. Hizalama parçaları için en önemli özelliklere odaklanıyoruz: düzlük, çap toleransı, yüzey sertliği ve düşük sürtünmeli yüzey, kalıp yapımcılarının kararlı üretim sürdürmelerine ve hizalama eksikliğinden kaynaklanan bakımı azaltmalarına yardımcı olur.
Ürün Açıklaması
Bir kılavuz pimi sertleştirilmiş, hassas taşlanmış silindirik bir pimdir ve bir kalıp yarısına (yaygın olarak hareketli taraf) monte edilir ve karşılık gelen yarıdaki bir kılavuz burcu ile eşleşir. Birlikte, her döngü boyunca doğru hizalamayı koruyarak kalıp kapanmasını ve açılmasını yönlendirirler.
Enjeksiyon Kalıbında Kılavuz Pimleri Ne Yapar
- Kapanma/açılma sırasında kalıp hizalamasını kontrol edin
- Uyumsuzluğu azaltın ve boşluk/çekirdek kenarlarını ve kapatmaları koruyun
- Yüksek boşluklu kalıplar ve dar toleranslı parçalar için tekrarlanabilirliği artırın
- Sürgülerin, kaldırıcıların ve diğer hareketli mekanizmaların kararlı performansını destekleyin
Yaygın Kılavuz Pimi Tasarımları
- Baş/omuz tutmalı standart düz kılavuz pimleri
- Belirli montaj yapıları için kademeli kılavuz pimleri
- Daha pürüzsüz kavrama için özel giriş uçları ve boşluk özellikleri
- Geliştirilmiş aşınma direnci için yüzey işlemeli veya kaplamalı pimler (belirtilmişse)
Malzeme ve Isıl İşlem Hususları
Kılavuz pimleri, tekrarlanan kayar temaslara dayanmak için genellikle sert, aşınmaya dayanıklı bir yüzeye ve kararlı bir çekirdeğe ihtiyaç duyar. Kalıp gereksinimlerine bağlı olarak, kılavuz pimleri, aşınma ömrünü ve korozyon direncini iyileştirmek için ısıl işlem ve isteğe bağlı yüzey işlemlerine sahip rulman çelikleri veya takım çeliklerinden üretilebilir.
Uygulamalar
Hassas kılavuz pimleri, tekrarlanabilir hizalamanın kritik olduğu plastik enjeksiyon kalıplarında kullanılır, bunlar arasında:
- Tutarlı ayırma çizgisi kontrolü gerektiren çoklu boşluklu kalıplar
- Hizalamanın mekanizma ömrünü etkilediği sürgülü/kaldırıcılı kalıplar
- Uyumsuzluk veya flaşın en aza indirilmesi gereken dar toleranslı kalıplar
- Dayanıklı kılavuz bileşenleri gerektiren yüksek çevrimli üretim kalıpları
- Aşınmış lider pimler için kalıp yenileme ve değiştirme programları
Hassasiyet ve Üretim Yetenekleri
Kılavuz pimleri işlevsel kayar bileşenlerdir; pürüzsüz çalışma ve uzun hizmet ömrü için hassasiyet ve yüzey bütünlüğü esastır.
Üretim Süreçleri
- Montaj özellikleri ve omuzlar için hassas CNC işleme
- Kritik çaplar ve düzlük için merkezitsiz taşlama
- Yüzey sertliği ve kararlılık için ısıl işlem koordinasyonu
- Sürtünmeyi ve aşınmayı azaltmak için ince bitirme/parlatma
- İsteğe bağlı yüzey işlemleri/kaplamalar (projeye bağlı)
Kılavuz Pimleri İçin Anahtar Kalite Kontrolleri
- Çap toleransı burçlarla doğru uyum için kontrol
- Düzlük bağlamayı ve düzensiz aşınmayı önlemek için kontrol
- Yüzey kalitesi düşük sürtünme ve tutarlı kayma için yönetim
- Sertlik doğrulama (belirtilen gereksinime göre)
- Tekrarlanabilir kurulum için giriş geometrisi ve omuz boyutları
Muayene ve Dokümantasyon
- Boyutsal muayene raporu mevcut (anahtar boyutlar)
- Talep üzerine malzeme sertifikası ve ısıl işlem kaydı
- Bakım kontrolü için gerekirse işaretleme/izlenebilirlik seçenekleri
Kalıp Hizalaması ve Takım Ömrü İçin Müşteri Değeri
Daha Kararlı Parça Kalitesi
Hassas kılavuz, uyumsuzluk ve flaş riskini azaltmaya yardımcı olur, uzun üretim serilerinde tekrarlanabilirliği artırır.
Pahalı Kalıp Bileşenlerinde Daha Az Aşınma
Kararlı hizalama, boşluk kenarlarını, çekirdek uçlarını ve kapatmaları korur; yontulma, yapışma ve plansız yeniden işleme işlemlerini azaltır.
Daha Pürüzsüz Kalıp Çalışması
Doğru uyum ve yüzey, sürtünmeyi azaltır, kalıpların pürüzsüz açılıp kapanmasına yardımcı olur ve çevrim kararlılığını iyileştirir.
Daha Düşük Bakım Maliyeti ve Daha Uzun Servis Aralıkları
Sertleştirilmiş, iyi bitirilmiş kılavuz pimleri daha uzun ömürlüdür ve burç aşınmasını azaltır, toplam bakım iş yükünü düşürür.
Teklif İçin Ne Gerekiyor
Hassas kılavuz pimleri için doğru bir şekilde fiyat teklifi vermek için lütfen sağlayın:
- Çizim (2B) ve/veya 3B CAD (STEP/IGES)
- Miktar ve gerekli teslim süresi
- Kılavuz pimi standardı (HASCO/DME/vb. takip ediliyorsa) veya özel boyutlar
- Kritik boyutlar: çap, uzunluk, omuz/baş detayları, giriş geometrisi
- Burç ile uyum gereksinimi (tanımlanmışsa boşluk/girişim spesifikasyonu)
- Malzeme gereksinimi (veya öneri için çalışma koşulları)
- Isıl işlem/sertlik gereksinimi
- Yüzey kalitesi veya kaplama gereksinimi (belirtilmişse)
- Muayene/belge ihtiyaçları (rapor formatı, izlenebilirlik)
Mevcut kılavuz pimlerini değiştiriyorsanız, burç ID'sini ve kalıp plakası arayüzü ayrıntılarını paylaşmak doğru uyumu doğrulamaya yardımcı olur.
Sıkça Sorulan Sorular
Kılavuz pimi ile kılavuz burcu arasındaki fark nedir?
Kılavuz pimi (lider pim) sertleştirilmiş pimdir; kılavuz burcu, karşı kalıp yarısına monte edilen eşleşen manşondur. Birlikte, kalıp kapanması ve açılması sırasında hizalamayı yönlendirirler.
Kılavuz pimleri neden aşınır veya hizalama sorunlarına neden olur?
Yaygın nedenler arasında yanlış uyum boşluğu, zayıf yüzey kalitesi, yetersiz sertlik, kirlilik/yağlama eksikliği veya hasarlı plakalar nedeniyle hizalama eksikliği bulunur. Doğru malzeme seçimi ve hassas taşlama bu riskleri azaltır.
Kalıp tabanımıza uyacak özel kılavuz pimleri üretebilir misiniz?
Evet. Müşteri çizimlerine göre kılavuz pimleri üretiyoruz ve sağlandığında standart sistemleri takip edebiliriz.
Sertlik ve muayene belgeleri sağlıyor musunuz?
Evet. Talep üzerine muayene raporları ve ısıl işlem kayıtları mevcuttur.
çizim/CAD dosyalarınızı bize gönderin ve burç uyum gereksinimini, sertlik hedefini ve kritik boyutları belirtin. Mühendislik ekibimiz üretilebilirliği inceleyecek ve pürüzsüz hizalama ve uzun kalıp ömrü için optimize edilmiş hassas kılavuz pimleri için bir fiyat teklifi sunacaktır.
