PET ön kalıp kalıpları, ön kalıbın iç geometrisini, boyun bitişini ve kritik sızdırmazlık yüzeylerini oluşturmak için yüksek mühendislik ürünü bir çekirdek ve kovan sistemine dayanır. Bu özellikler, daha sonraki şişirme kalıplama performansını, şişe sızdırmazlığını ve hat stabilitesini doğrudan etkiler.
Ürün Genel Bakışı
S6: Mevcut kalıplarla uyumlu yedek parçalar üretebilir misiniz?, yüksek boşluklu ve yüksek çevrimli uygulamalar için hassas kalıp parçaları olarak üretilmektedir. Tipik setler arasında ön kalıp çekirdeği, kovan tarafı kovan/boyun halkası arayüzleri ve ön kalıp ID'sini, boyun bitiş detaylarını ve eş merkezliliğini kontrol eden ilgili hassas bileşenler bulunur. Bu parçaları, hem yeni ön kalıp kalıplarını hem de yedek takımları destekleyerek uyum, salgı, yüzey kalitesi ve termal stabilite üzerinde sıkı bir kontrolle müşteri çizimlerine göre işliyoruz.
Bu genel bir enjeksiyon takımı değildir - ön kalıp takımı, boyun bitişindeki yüksek basınçlı enjeksiyon, uzun üretim süreleri ve sıkı boyutsal gereksinimlere dayanmalıdır, çünkü en küçük sapmalar bile sızıntı veya kapak sorunlarına neden olabilir.
Ürün Açıklaması
Bir PET ön kalıp kalıbında, çekirdek ön kalıbın iç özelliklerini oluştururken, kovan ve boyunla ilgili bileşenler dış boyun bitişini ve fonksiyonel sızdırmazlık/kapak geometrisini destekler. Sistem, termal döngü ve yüksek enjeksiyon basıncı altında hassas hizalamayı korumalıdır.
Bu bileşenlerin tipik olarak kontrol ettiği şeyler
- Ön kalıp iç çapı (ID) ve duvar dağılımı şunları etkiler
- Boyun bitiş geometrisi (dişler, destek halkası alanı, sızdırmazlık yüzeyleri)
- Boyun bitişi ve gövde arasındakiEş merkezlilik ve salgı
- Yüzey kalitesi berraklığı, akış izlerini ve salım stabilitesini etkiler
- (dişler + sızdırmazlık yüzeyleri)Değiştirilebilirlik

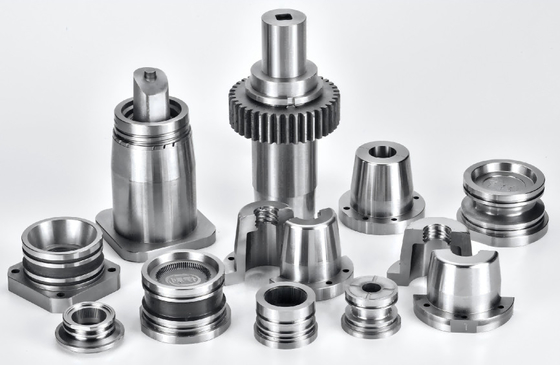

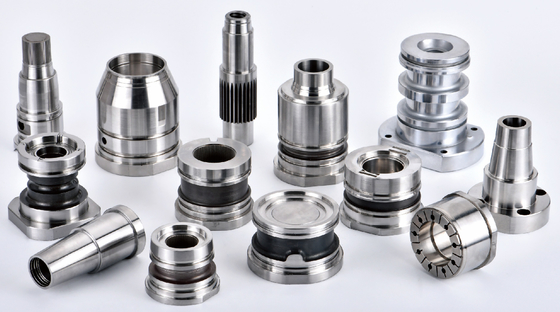

Çekirdek ve kovan setindeki yaygın bileşen türleri

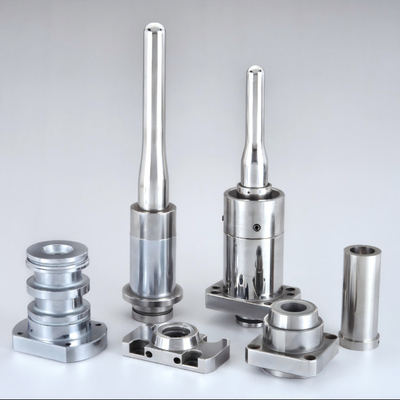

- Ön kalıp çekirdeği (çekirdek pimi / çekirdek çubuk montajı)
- Kovan / çekirdek kovanı (kalıp mimarisine bağlı olarak)
- Boyun bitiş takımı arayüzleri (örneğin, tasarıma bağlı olarak boyun halkaları / destek parçaları)
- Burçlar, tutucular ve hassas eşleşen parçalar (projeye özel)
Malzeme seçenekleri (PET ön kalıp takımları için tipik)
Seçim, boşluk sayısına, reçine koşullarına, soğutma stratejisine ve gerekli hizmet ömrüne bağlıdır:
- Korozyon direnci ve cila stabilitesi için yüksek kaliteli paslanmaz kalıp çelikleri
- Aşınma bölgeleri ve uzun çevrim dayanıklılığı için sertleştirilmiş takım çelikleriLokalize bölgelerde isteğe bağlı
- yüksek termal iletkenlikli malzemeler (tasarıma bağlı)Aşınma ve salımın öncelikli olduğu yerlerde yüzey işlemleri/kaplamalar kullanılabilir
- Yüksek kaliteli
paslanmaz kalıp çelikleri
için
-
Çiziminize ve kalıp standardınıza göre üretim yapıyoruz; malzeme ve ısıl işlem, spesifikasyona göre oluşturulabilir veya çalışma koşullarınıza göre önerilebilir.
Uygulamalar
- PET Ön Kalıp Enjeksiyon Kalıpları
- (tek boşluklu ila yüksek boşluklu sistemler)
İçecek, su, yenilebilir yağ ve diğer PET konteyner hatları için ön kalıp takımları (projeye bağlı)
Bakım, aşınma giderme ve performans yükseltmeleri için yedek takımlar
Hassasiyet ve Üretim Yetenekleri
-
PET ön kalıp takımı, hizalama ve yüzey bütünlüğüne karşı son derece hassastır. Üretim stabilitesini doğrudan etkileyen üretim kontrollerine odaklanıyoruz.
- Üretim süreçleri
- Eksenel ve profil özellikleri için hassas CNC tornalama/frezeleme
- Kritik uyumlar ve sızdırmazlık bölgeleri için yüksek hassasiyetli taşlama
- Özel geometriler için EDM / tel EDM (gerektiğinde)
- Sertlik ve stabilite için kontrollü ısıl işlem koordinasyonu
Fonksiyonel ve görünüm yüzeyleri için parlatma / ince bitirme
- Çoklu set siparişleri için montaj eşleştirmesi ve tutarlılık kontrolüAnahtar hassasiyet kontrolleri (ön kalıp kritik)
- Eş merkezlilik / salgı kontrolüoluşturma yüzeyleri ve konumlandırma referansları arasında
- Kovan-çekirdek arayüzlerinde uyum toleransları
- (termal döngü altında kararlı)Boyun bitiş detayı doğruluğu
- (dişler + sızdırmazlık yüzeyleri)Kararlı salımı ve tutarlı berraklığı desteklemek için
yüzey kalitesi
- Üretimde hızlı bakım için
- Değiştirilebilirlik
- Muayene ve dokümantasyon
Boyutsal muayene raporları (istendiğinde CMM/ölçüm raporu)
Malzeme sertifikaları ve ısıl işlem kayıtları (istendiğinde)
Set yönetimi için seri işaretleme ve izlenebilirlik seçenekleriPET Ön Kalıp Üretim Stabilitesi için Müşteri DeğeriTutarlı Boyun Bitişi = Güvenilir Sızdırmazlık ve Kapaklama
Boyun bitişi, bir ön kalıbın en fonksiyonel alanıdır. Hassas çekirdek ve kovan bileşenleri, kararlı
diş kilidi, sızdırmazlık performansı ve kapak torku tutarlılığını destekler.
Daha İyi Eş Merkezlilik = Daha Kararlı Şişirme Kalıplama
Kötü eş merkezlilik, şişirme kalıplamada düzensiz malzeme dağılımına neden olabilir. Doğru takımlar, daha iyi şişe kalitesi ve işlem stabilitesini destekleyerek
merkez hizalamasını
korumaya yardımcı olur.
Yüksek Çevrim Koşullarında Daha Uzun Takım Ömrü
Ön kalıp hatları uzun ve hızlı çalışır. Uygun malzeme seçimi, ısıl işlem ve kontrollü uyumlar aşınmayı azaltır ve servis aralıklarını uzatır.
Değiştirilebilir, Eşleştirilmiş Bileşenlerle Daha Hızlı Bakım
-
Çekirdek ve kovan sistemleri, özellikle yüksek boşluklu üretim için önemli olan daha hızlı değiştirme ve daha az kesinti süresi sağlar.
Teklif İçin Neye İhtiyacımız Var
PET ön kalıp çekirdek ve kovan bileşenleri için doğru bir şekilde teklif vermek üzere lütfen şunları sağlayın:
3D CAD (STEP/IGES)
- +
- 2B çizimler
- GD&T/toleranslarla
- Bileşen listesi: çekirdek, kovan, boyunla ilgili parçalar, tutucular vb.
- Malzeme gereksinimleri (veya önerebilmemiz için çalışma koşulları)
- Hedef sertlik ve ısıl işlem gereksinimleri
- Yüzey kalitesi / parlatma gereksinimleri (özellikle boyun bitişi ve sızdırmazlık bölgeleri)
- Kritik boyutlar listesi (boyun bitişi, diş profili, referanslar, uyumlar)
Kalıp standardı/sistem referansı (varsa)
Miktar (set sayısı / boşluk sayısı) ve teslim süresi
Muayene gereksinimleri (FAI, CMM raporu, izlenebilirlik işaretlemesi)
Mevcut takımları değiştiriyorsanız, orijinal çizimi ve kalıp arayüzü boyutlarını paylaşmak, doğrudan uyumluluğu sağlamaya yardımcı olur.
Sıkça Sorulan Sorular
S1: Müşteri çizimleri ve standartlarına göre üretim yapıyor musunuz?
Evet. Biz özel hassas kalıp parçaları üreticisiyiz ve kesinlikle çizimlerinize, toleranslarınıza ve referans noktalarınıza göre üretim yapıyoruz.
S2: Muayene raporları ve sertifikalar sağlayabilir misiniz?
Evet. İstendiğinde boyutsal muayene raporları ve malzeme/ısıl işlem sertifikaları sağlayabiliriz.
S3: Çoklu boşluklu kalıplar için eşleştirilmiş setleri destekleyebilir misiniz?
Evet. Kontrollü tutarlılıkla birden fazla set üretebilir ve anahtar boyutlar için muayene verileri sağlayabiliriz.
S4: Ön kalıp kalıplarında çekirdek ve kovan toleransları neden bu kadar kritiktir?Çünkü küçük sapmalar boyun bitişi doğruluğunu, sızdırmazlık performansını, eş merkezliliği ve daha sonraki şişirme kalıplama stabilitesini etkileyebilir - bu da reddedilmelere veya hat sorunlarına yol açar.S5: Genellikle en kritik yüzeyler hangileridir?
Genellikle
kapaklama performansı ve hizalama üzerindeki doğrudan etkileri nedeniyle boyun bitişi (dişler + sızdırmazlık bölgesi)
, konumlandırma referansları ve kovan-çekirdek eşleşen uyumları en kritiktir.S6: Mevcut kalıplarla uyumlu yedek parçalar üretebilir misiniz?Evet. Çizimlerle (veya ölçülmüş arayüz verileriyle), doğrudan uyum ve kararlı üretim performansı için tasarlanmış yedek bileşenler üretebiliriz.
PET ön kalıp çekirdek ve kovan bileşenleri için güvenilir bir tedarikçi mi arıyorsunuz?
