Ürün Genel Bakışı

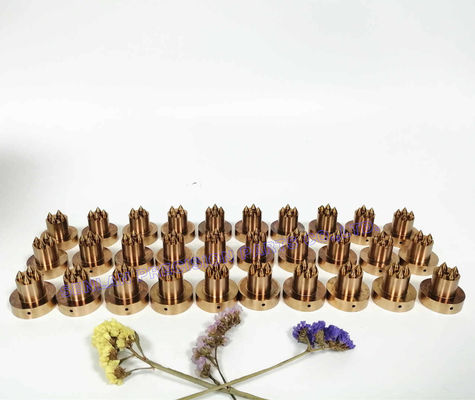

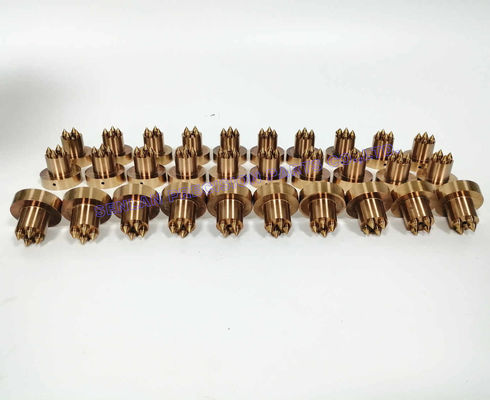

Berilyum Bakır (BeCu) kalıp ekleri, standart takım çeliğinin verimli bir şekilde soğutamadığı alanlarda ısıyı daha hızlı uzaklaştırmak ve kalıplama sıcaklığını stabilize etmek için plastik enjeksiyon kalıplarında kullanılan özel bileşenlerdir. BeCu'nun yüksek termal iletkenliği sayesinde bu ekler, çevrim süresini azaltmaya, parça kalitesini iyileştirmeye ve düzensiz soğutmadan kaynaklanan kusurları en aza indirmeye yardımcı olur.
Özel hassas kalıp bileşenleri üreticisi olarak, kontrollü işleme doğruluğu, uygun ısıl işlem/yaşlandırma koşulu seçimi ve enjeksiyon kalıplama ortamlarına uygun yüzey kaplaması ile müşteri çizimlerine göre BeCu ekleri üretiyoruz. BeCu ekleri, kalıpların içinde, özellikle ısının yoğunlaşma eğiliminde olduğu kalın bölümler, nervürler, başlar, derin cepler ve kozmetik yüzeyler etrafında yerelleştirilmiş "yüksek soğutma bölgeleri" olarak yaygın şekilde kullanılır.
Ürün Açıklaması
Bir Berilyum Bakır eki, ısı transferini artırmak ve homojen parça soğutmasını sağlamak için tipik olarak hedeflenen kalıp bölgelerine monte edilir. Çeliğe kıyasla BeCu, çok daha yüksek termal iletkenlik sağlayarak daha hızlı katılaşma ve daha kararlı kalıplama olanağı sunar.
BeCu Eklerinin Kalıplamada Çözdüğü Sorunlar
- Çarpılmaya, batık izlerine ve boyutsal kararsızlığa neden olan sıcak noktalar
- Kalın parça geometrisi veya sınırlı soğutma kanalı erişimi nedeniyle uzun soğutma süresi
- Parlaklık, büzülme veya parça tutarlılığını etkileyen yerelleştirilmiş sıcaklık değişimi
Yaygın BeCu Eki Formları
- Kalın bölümler için çekirdek tarafı ekleri
- Kozmetik yüzeyler için boşluk tarafı ekleri
- Soğutma pimleri / soğutma çekirdekleri (tasarıma bağlı)
- Sorunlu alanlara yakın konumlandırılmış küçük çıkarılabilir ekler
BeCu İçin Malzeme Notları
BeCu kalıp malzemeleri genellikle kaliteye (yaygın olarak AMPCO18 veya eşdeğeri) göre seçilir ve şunları dengelemek için belirli koşullarda (çözelti işlem görmüş + yaşlandırma sertleştirilmiş veya çöktürme sertleştirilmiş) tedarik edilir/işlenir:
- Termal iletkenlik
- Mukavemet ve sertlik
- Temas alanlarındaki aşınma davranışı
Önemli: BeCu "herkese uyan tek beden" değildir. Ekin yerleşimi, kalitesi, sertlik durumu ve yüzey işlemi, kalıbın işlevine ve işlenen reçineye uygun olmalıdır.
Uygulamalar
BeCu ekleri, soğutma verimliliğinin ve sıcaklık homojenliğinin kritik olduğu plastik enjeksiyon kalıplarında kullanılır. Tipik kalıp tarafı uygulamaları şunları içerir:
- Kalın duvarlar, başlar ve derin cepler yakınındaki sıcak nokta soğutma bölgeleri
- Batık izlerine ve çarpılmaya eğilimli alanlar
- Soğutma kanallarının yeterince yakına yerleştirilemediği bölgeler
- Kısa çevrim süresi ve yüksek hacimli üretim hedefleyen kalıplar
- Kararlı sıcaklık kontrolü gerektiren kozmetik yüzeyler
Ürün sayfanız bir kalıp bileşeni için olduğundan, belirli son endüstrileri/ürünleri iddia etmek yerine işlevsel kalıp kullanım durumlarına odaklanıyoruz.
Hassasiyet ve Üretim Yetenekleri
Üretim Süreçleri
- Karmaşık geometriler için Hassas CNC tornalama/frezeleme
- Tasarım gerektirdiğinde EDM / tel EDM
- Eşleşen ve referans yüzeyler için Hassas taşlama
- İşlevsel temas alanları için yüzey kaplama
- İsteğe bağlı kaplama desteği (uygulamaya bağlı)
BeCu Ekleri İçin Anahtar Kontroller
- Güvenilir montaj için yüzey ve referansların sıkı kontrolü
- Isı akışını desteklemek ve gerilim yoğunluğunu azaltmak için ek arayüzlerinde pürüzsüz geçişler
- Müşteri çizimlerine uygun boyutsal inceleme
- Sızdırmazlık, kapanma veya kozmetik temas yüzeylerine zarar vermemek için uygun kullanım
Kalite Dokümantasyonu
- Boyutsal inceleme raporları mevcuttur
- Malzeme sertifikası talep üzerine mevcuttur
- İzlenebilirlik ve işaretleme seçenekleri (belirtildiği gibi)
Daha Hızlı Soğutma ve Kararlı Kalıplama İçin Müşteri Değeri
Daha Kısa Çevrim Süresi
Geliştirilmiş ısı transferi, soğutma süresini azaltabilir - genellikle enjeksiyon kalıplama çevriminin en büyük bölümü - bu da üretkenliği artırmaya ve parça başına maliyeti düşürmeye yardımcı olur.
Daha İyi Parça Kalitesi
Sıcak noktaları ve sıcaklık gradyanlarını azaltarak, BeCu ekleri batık izleri, çarpılma, parlaklık değişimi ve tutarsız büzülme gibi yaygın sorunları en aza indirmeye yardımcı olur.
Daha Kararlı Üretim Penceresi
Daha iyi termal kontrol, uzun üretim serilerinde tutarlı çıktıyı destekleyen daha geniş, daha tekrarlanabilir bir işlem penceresi sağlar.
Tüm Kalıp Yeniden Tasarımı Olmadan Hedeflenmiş Çözüm
BeCu ekleri, tüm soğutma sistemini yeniden tasarlamadan sorunlu bölgelerde performansı artırmak için stratejik olarak kullanılabilir.
Teklif İçin Ne Gerekiyor
BeCu kalıp eklerini doğru bir şekilde fiyatlandırmak için lütfen şunları sağlayın:
- 2B çizim ve/veya 3B CAD (STEP/IGES)
- Ekin kalıp içindeki konumu/işlevi (çekirdek tarafı/boşluk tarafı, sıcak nokta bölgesi vb.)
- Tercih edilen BeCu kalitesi (biliniyorsa) veya performans gereksinimleri (soğutma önceliği ve mukavemet önceliği)
- Gerekli sertlik/koşul (belirtilmişse)
- Toleranslar ve kritik boyutlar (referanslar, oturmalar, kapanmalar)
- Yüzey kaplama gereksinimi (Ra, parlatma seviyesi veya temas yüzeyi gereksinimi)
- Miktar ve hedef teslim süresi
- Özel notlar: kaplama, işaretleme, sertifika, inceleme formatı
Kalite/koşuldan emin değilseniz, reçine türünüzü ve kalıplama endişelerinizi (çevrim süresi, batık izi, çarpılma) paylaşın. Pratik bir seçenek önerebiliriz.
Genel SSS
S1: Üretici misiniz yoksa ticaret şirketi misiniz?
Özel hassas kalıp bileşenleri üreticisiyiz, enjeksiyon kalıp parçaları için CNC işleme, EDM, taşlama ve kaplama konusunda uzmanız.
S2: Çizimlerinize ve toleranslarınıza tam olarak uyarak üretim yapabilir misiniz?
Evet. Çizim gereksinimlerinize göre üretim yaparız ve referans/tolerans sisteminizi takip edebiliriz.
S3: İnceleme raporları ve malzeme sertifikaları sağlıyor musunuz?
Evet. Talep üzerine inceleme raporları ve malzeme sertifikası sağlanabilir.
BeCu'ya Özel SSS
S4: Enjeksiyon kalıbında neden berilyum bakır kullanılır?
BeCu öncelikle yüksek termal iletkenliği için kullanılır, bu da ısıyı hızlı bir şekilde uzaklaştırmaya ve sıcak nokta bölgelerinde soğutma homojenliğini iyileştirmeye yardımcı olur.
S5: BeCu tüm boşluk/çekirdek için mi kullanılır?
Genellikle değil. BeCu, sıcak nokta bölgelerinde yerelleştirilmiş bir ek olarak yaygın şekilde kullanılır. Tam BeCu boşluklar, maliyet ve tasarım nedenleriyle daha az yaygındır.
S6: BeCu takım çeliğinden daha hızlı mı aşınır?
BeCu, kaliteye ve koşula bağlı olarak sertleştirilmiş takım çeliğinden daha yumuşak olabilir. Genellikle soğutma performansının öncelikli olduğu yerlerde kullanılır ve aşınma/temas yüzeyleri gerektiğinde tasarım veya yüzey işlemiyle yönetilir.
S7: BeCu için özel kullanım hususları var mı?
Evet. İşleme ve kaplama uygun kontroller gerektirir. Kontrollü işlemeyi takip ediyoruz ve proje ihtiyaçlarınıza göre dokümantasyon gereksinimlerini destekleyebiliriz.
Mühendislik Sürümü
3B/2B dosyalarınızı gönderin ve iyileştirmek istediğiniz sıcak nokta alanını belirleyin. BeCu eki yerleşimini değerlendirmenize yardımcı olacağız ve soğutma verimliliği ve kararlı kalıplama odaklı bir üretim planı sunacağız.
