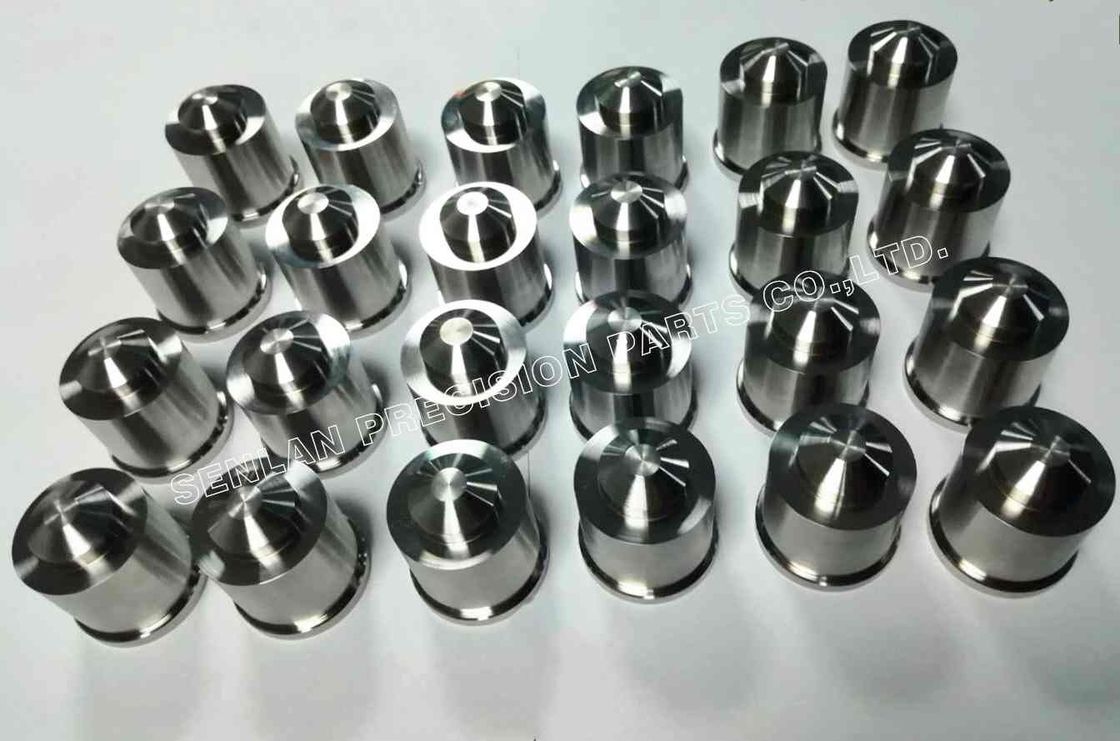

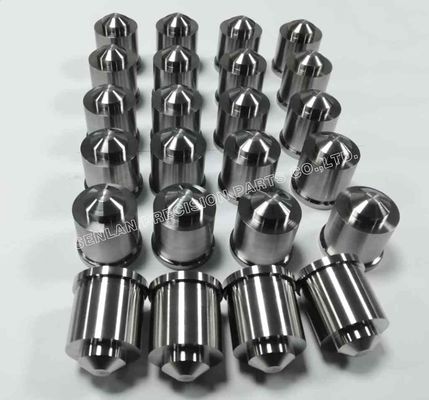

Plastik Enjeksiyon Kalıp Parçaları İçin CNC İşlenmiş Kılavuz Burçları
Kılavuz burçları, enjeksiyon kalıplarının sorunsuz, doğru ve tekrarlanabilir bir şekilde kapanmasını sağlamak için kılavuz pimleriyle (lider pimler) birlikte çalışan hassas hizalama bileşenleridir. Üretim kalıplarında, stabil kılavuzluk uyumsuzluğu azaltır, boşluk/çekirdek kenarlarını korur ve hareketli mekanizmaların uzun döngüler boyunca tutarlı çalışmasına yardımcı olur.
CNC işlenmiş kılavuz burçlarımız, güvenilir uyum, düşük sürtünmeli kayma ve uzun hizmet ömrü için müşteri çizimlerine göre üretilen özel kalıp parçalarıdır. Kılavuz bileşenler için en önemli özellikleri - iç çap uyumu, eş eksenli doğruluk, yüzey kalitesi ve sertlik - kontrol ediyoruz, böylece burçlar hem yeni kalıp yapımlarında hem de yedek programlarında tutarlı performans gösterir.
Ürün Açıklaması
Kılavuz burcu, bir kalıp yarısına monte edilen ve diğer yarısındaki kılavuz pime oturan hassas bir manşondur. Birlikte, kalıp açma/kapama sırasında hizalamayı kontrol eder ve pahalı kalıp bileşenlerindeki aşınmayı azaltır.
Enjeksiyon Kalıbında Kılavuz Burçlarının Yaptığı İşlevler
- Çevrim sırasında doğru kalıp hizalamasını korumak
- Hizalama eksikliğinden kaynaklanan ayırma hattı uyumsuzluğunu ve flaş riskini azaltmak
- Çekirdek/boşluk kenarlarını ve kapatma yüzeylerini darbe aşınmasından korumak
- Sürgüler, kaldırıcılar ve diğer hareketli elemanların stabil performansını desteklemek
Yaygın Kılavuz Burcu Tasarımları
- Standart kalıp tabanı kılavuzluğu için düz burçlar
- Güvenli tutma ve tekrarlanabilir kurulum için flanşlı burçlar
- Daha pürüzsüz kavrama için kılavuz pahlı burçlar
- Belirli oturma, yağlama veya tutma detaylarına sahip özel tasarımlar
Malzeme ve İşlem Hususları
Kılavuz burçları aşınma bileşenleridir. Malzeme seçimi ve ısıl işlem, aşınmaya direnç göstermek ve tekrarlanan kayma teması altında yapışmayı azaltmak için seçilir. Kalıp ortamına bağlı olarak, burçlar aşınma ömrünü iyileştirmek ve sürtünmeyi azaltmak için korozyon direnci veya özel yüzey işlemleri gerektirebilir.
Uygulamalar
- Hassas kılavuzluk arayüzleri gerektiren yeni kalıp yapımları
- Hizalama tutarlılığının kritik olduğu çok boşluklu kalıplar
- Dayanıklı aşınma bileşenleri gerektiren yüksek çevrimli üretim kalıpları
- Kalıp bakımı ve yenileme (yedek burçlar)
- Kılavuzluk stabilitesinin mekanizma ömrünü etkilediği sürgülü/kaldırıcılı kalıp istifleri
Hassasiyet ve Üretim Yetenekleri
Üretim Süreçleri
- İç/Dış çap ve oturma geometrisi için hassas CNC tornalama
- Sıkı iç çap toleransları ve yüzey kalitesi için taşlama/honlama
- Hedef sertlik ve stabilite için ısıl işlem koordinasyonu
- Sürtünmeyi ve aşınmayı azaltmak için ince bitirme/parlatma
- İsteğe bağlı yüzey işlemleri/kaplamalar (projeye bağlı)
Anahtar Kalite Kontrolleri
- Kılavuz pimi boşluk gereksinimini karşılamak için iç çap uyumu kontrolü
- Düzensiz aşınmayı önlemek için iç ve dış çap arasındaki eş eksenli doğruluk
- Pürüzsüz hareket için kayma yüzeylerinde yüzey kalitesi kontrolü
- Tekrarlanabilir kurulum için oturma geometrisi doğrulama
- Sertlik doğrulama (belirtilen gereksinime göre)
Muayene ve Dokümantasyon
- Boyutsal muayene raporları mevcuttur (anahtar boyutlar)
- Talep üzerine malzeme sertifikaları ve ısıl işlem kayıtları
- Gerekirse izlenebilirlik işaretleme seçenekleri
Kalıp Hizalaması ve Aşınma Ömrü İçin Müşteri Değeri
Daha İyi Hizalama, Daha İyi Parça Kalitesi
Tutarlı kılavuzluk uyumsuzluğu azaltır ve ayırma hatlarının stabil kalmasına yardımcı olur.
Pahalı Bileşenlerde Daha Az Aşınma
Kılavuz burçları, kontrollü kalıp kapanmasını sağlayarak boşluk/çekirdek kenarlarını ve kapatma yüzeylerini korur.
Daha Pürüzsüz Çalışma ve Daha Uzun Hizmet
Doğru uyum ve yüzey kalitesi sürtünmeyi ve yapışmayı azaltarak burç ve pim ömrünü uzatır.
Daha Az Kesinti Süresi
Burçlar değiştirilebilir şekilde tasarlanmıştır, bu da bakım sırasında kalıp hizalamasının hızlı bir şekilde geri yüklenmesine yardımcı olur.
Teklif İçin İhtiyacımız Olanlar
- 2B çizim (PDF/DWG) ve/veya 3B CAD (STEP/IGES)
- Miktar ve gerekli teslim süresi
- Burç tipi (düz/flanşlı/özel) ve oturma yapısı
- Kritik boyutlar: İç çap, dış çap, uzunluk, flanş detayları (varsa)
- Kılavuz pimi ile uyum gereksinimi (tanımlanmışsa boşluk spesifikasyonu)
- Malzeme gereksinimi (veya öneri için çalışma koşulları)
- Isıl işlem/sertlik gereksinimi
- Kayma yüzeyleri için yüzey kalitesi gereksinimi
- Muayene/belge ihtiyaçları (rapor formatı, izlenebilirlik)
Mevcut bir burcu değiştiriyorsanız, kılavuz pimi çapını ve mevcut uyum gereksinimini paylaşmak doğru iç çap boşluğunu doğrulamaya yardımcı olur.
Sıkça Sorulan Sorular
Kılavuz burcu ile kılavuz pimi arasındaki fark nedir?
Kılavuz pimi (lider pim) sertleştirilmiş pimdir; kılavuz burcu ise diğer kalıp yarısına monte edilen eşleşen manşondur. Birlikte kalıp hizalamasını yönlendirirler.
Kılavuz burçları neden aşınır?
Yaygın nedenler arasında yanlış boşluk, yetersiz yağlama, kirlenme, yetersiz sertlik veya hizalama eksikliği bulunur. Doğru malzeme, yüzey kalitesi ve uyum kontrolü aşınmayı azaltır.
Kalıp tabanımıza uyacak özel kılavuz burçları yapabilir misiniz?
Evet. Kılavuz burçlarını müşteri çizimlerine göre üretiyoruz ve belirtildiğinde standart kalıp tabanı sistemlerini takip edebiliriz.
Muayene raporları ve sertifikalar sağlıyor musunuz?
Evet. Talep üzerine muayene raporları ve malzeme/ısıl işlem sertifikaları mevcuttur.
CNC işlenmiş kılavuz burçları için çizimlerinizi (STEP/2B), miktarlarınızı, uyum gereksinimlerinizi ve gerekli teslim tarihinizi bize gönderin. Hızlı bir şekilde net bir teklif, teslim süresi ve mevcut kalite belgeleri ile yanıt vereceğiz.
