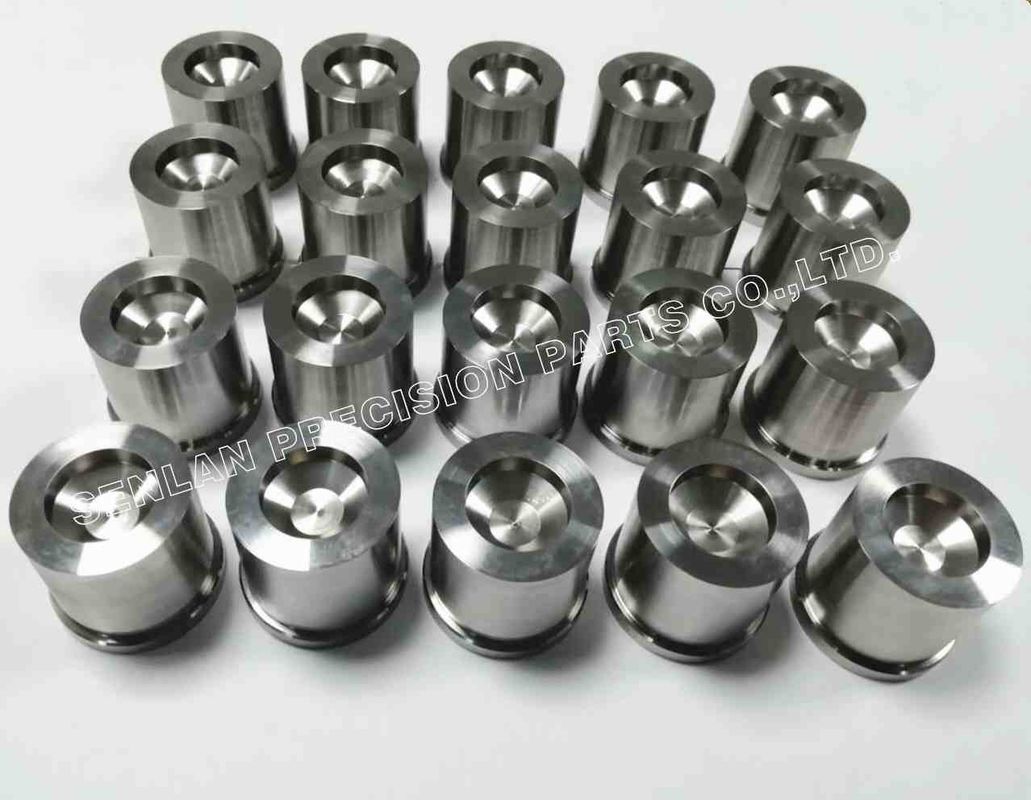

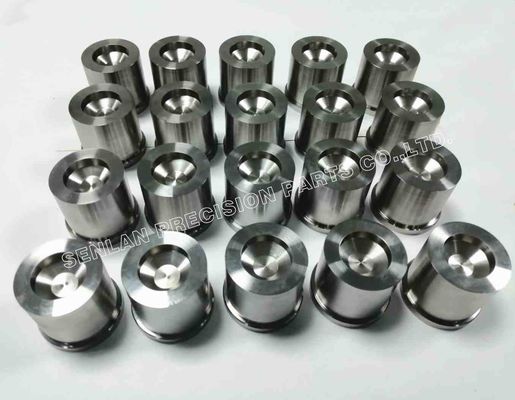

CNC İşlenmiş Kalıp Parçaları İçin Özel Çekirdek Eklentileri
Çekirdek eklentileri, enjeksiyon kalıplı parçaların kritik iç özelliklerini oluşturan hassas kalıp bileşenleridir. Tam bir plaka içine doğrudan çekirdek geometrisini işlemek yerine çekirdek eklentileri kullanmak, servis kolaylığını, doğruluk kontrolünü ve bakım verimliliğini artırır — özellikle yüksek döngülerde çalışan veya sık sık yenileme gerektiren kalıplar için. Özel çekirdek eklentilerimiz, hassas kalıp bileşenleri üretim hizmetimizin bir parçası olarak müşteri çizimlerine göre CNC ile işlenir. Tek parça ve çok parçalı setlerde tekrarlanabilir kaliteye odaklanıyoruz, veri noktaları, oturmalar, eş merkezlilik/salgı, yüzey kalitesi ve değiştirilebilirlik için kontrollü işleme süreçleriyle. Yeni kalıplar veya yedek takımlar için olsun, çekirdek eklentilerimiz stabil montajı ve tutarlı kalıplama performansını desteklemek üzere üretilmiştir.Ürün AçıklamasıBir çekirdek eklentisi (kalıp çekirdeği), tipik olarak bir enjeksiyon kalıbının hareketli yarısına takılan değiştirilebilir bir şekillendirme bileşenidir. Delikler, iç çaplar, oturma yüzeyleri, kanallar ve fonksiyonel arayüzler gibi iç geometrileri oluşturur — kalıplanmış parçanın doğru şekilde monte edilip edilmediğini ve güvenilir bir şekilde performans gösterip göstermediğini genellikle belirleyen özelliklerdir.
Tipik ÖzelliklerKontrollü konumlandırma veri noktalarına sahip silindirik veya kademeli geometrilerFonksiyonel şekillendirme bölgeleri ince yüzey kalitesi gerektirirSıkı oturma montaj özellikleri (omuzlar, konumlandırma çapları, sabitleme detayları)Durdurma süresini azaltmak ve kalıp ömrünü uzatmak için değiştirilebilir tasarım
Yaygın Tasarım Unsurları
Tekrarlanabilir montaj için konumlandırma çapı/omuzuŞekillendirme ucu profili veya iç geometri özellikleriKalıp tasarımında belirtildiği gibi boşluk/havalandırma ile ilgili özellikler
İsteğe bağlı dişli bölümler veya montaj arayüzleri (gerekirse)
- Malzemeler, Isıl İşlem ve Kaplama
- Çekirdek eklentisi malzemesi, aşınma, korozyon maruziyeti, gerekli parlatılabilirlik ve beklenen hizmet ömrüne göre seçilir. Tipik seçenekler arasında paslanmaz kalıp çelikleri ve takım çelikleri bulunur. Sertliği, aşınma direncini ve yüzey stabilitesini artırmak için ısıl işlem ve isteğe bağlı yüzey işlemleri/kaplamalar spesifikasyonunuza göre uygulanabilir.
- Uygulamalar
- Özel çekirdek eklentileri, plastik enjeksiyon kalıplarında aşağıdaki amaçlarla kullanılır:
Eklenti tabanlı çekirdek yapısı gerektiren yeni kalıp imalatları
- Bakım ve yenileme için yedek çekirdekler
- Tutarlı çekirdekten çekirdeğe eşleşme gerektiren çok yuvalı kalıplar
- Tekrarlanabilirliğin önemli olduğu sıkı tolerans gereksinimlerine sahip kalıplar
- Durdurma süresini azaltmak için değiştirilebilir yedek eklentilere dayanan takım programları
(Son ürünler müşteri tasarımına göre değişir; çizimlerinize ve kalıp mimarinize göre üretim yaparız.)
Hassasiyet ve Üretim Yetenekleri
Çekirdek eklentileri genellikle sıkı oturmalarla bitiş kritik şekillendirme alanlarını birleştirir. Kalıplama stabilitesini ve montaj tekrarlanabilirliğini etkileyen parametreleri kontrol ediyoruz.
Üretim SüreçleriHassas CNC tornalama ve frezelemeKritik oturmalar, veri noktaları ve sızdırmazlık yüzeyleri için taşlama (gerekirse)
- Özel geometri için EDM / tel EDM (projeye bağlı)
- Hedef sertlik ve boyutsal stabilite için ısıl işlem koordinasyonu
- Şekillendirme yüzeyleri için parlatma/ince bitirme
- Çok parçalı siparişler için set eşleştirme ve tutarlılık kontrolü
- Anahtar Kalite Kontrolleri
Tekrarlanabilir montajı sağlamak için veri noktası tabanlı işleme
El ile montajı azaltmak için oturma toleransı kontrolü (konumlandırma çapları/omuzlar)
Eş merkezli veya kademeli tasarımlar için eş merkezlilik/salgı kontrolü
Stabil kalıptan çıkarma ve azaltılmış aşınma için yüzey kalitesi yönetimi
- Setler arasında tutarlılık kontrolü (numune alma veya %100 denetim seçenekleri)
- Denetim ve Dokümantasyon
- Boyutsal denetim raporları mevcuttur (anahtar özellikler veya tam rapor)
- Talep üzerine malzeme sertifikaları ve ısıl işlem kayıtları
- Set yönetimi için işaretleme/izlenebilirlik seçenekleri
- Eklenti Tabanlı Kalıp Güvenilirliği İçin Müşteri Değeri
Daha hızlı bakım ve daha düşük durdurma süresi
- Değiştirilebilir çekirdek eklentileri, tüm kalıp bloğunu veya plakasını yeniden işlemeden hedeflenen değişime olanak tanır.
- Tutarlı kalıplama performansı
- Doğru veri noktaları ve kontrollü oturmalar, montaj farklılıklarından kaynaklanan varyasyonu azaltarak tekrarlanabilirliği artırır.
- Daha uzun kalıp ömrü
- Optimize edilmiş malzeme ve yüzey işlemi, aşınma direncini artırarak uzun üretim serileri boyunca kritik şekillendirme bölgelerini korur.
Yedek parça programları için daha iyi değiştirilebilirlik
- Eşleştirilmiş eklentiler ve tutarlı üretim, hızlı değişim ve öngörülebilir bakım programlarını destekler.
- Teklif İçin Neler Gerekiyor
- Özel çekirdek eklentilerini doğru bir şekilde fiyatlandırmak için lütfen şunları sağlayın:
3D CAD (STEP/IGES) ve 2D çizim (PDF/DWG)
Miktar (tek parça veya çok parçalı setler)
Malzeme gereksinimi (veya öneri için çalışma koşulları)
Isıl işlem/hedef sertlik spesifikasyonu
Şekillendirme alanları için yüzey kalitesi gereksinimi (Ra / parlatma seviyesi)
Kritik toleranslar (veri noktaları, oturmalar, salgı/eş merkezlilik, mümkünse sızdırmazlık bölgeleri)
Kalıp arayüzü detayları (konumlandırma çapı/omuzu, sabitleme yöntemi, eşleşen plaka boyutları)
Denetim/belge ihtiyaçları (FAI, rapor formatı, numune alma vs. %100 denetim)
Teslim süresi ve paketleme gereksinimleri
Eğer bu bir yedek çekirdek eklentisi ise, eşleşen arayüz boyutlarını paylaşmak, doğrudan uyumluluğu sağlamaya yardımcı olur.
Sıkça Sorulan Sorular
- Çekirdek eklentilerini kesinlikle müşteri çizimlerine göre mi üretiyorsunuz?
- Evet. Çizimlerinize, GD&T'ye ve veri noktası referanslarına göre üretim yapıyoruz. Toleranslar belirtilmemişse, onay için pratik bir tolerans planı önerebiliriz.
- Bir çekirdek eklentisinin en kritik özellikleri nelerdir?
- Genellikle, şekillendirme geometrisi, konumlandırma veri noktaları ve eş merkezli özellikler (salgı/eş merkezlilik) montaj oturmasını ve kalıplanmış parça tutarlılığını etkiler.
- Çok yuvalı kalıplar için eşleştirilmiş setler tedarik edebilir misiniz?
- Evet. Kontrollü varyasyonla eşleştirilmiş setler üretebilir ve anahtar boyutlar için denetim verileri sağlayabiliriz.
- Şekillendirme yüzeylerinde parlatma ve bitirme sağlıyor musunuz?
- Evet. Gereksinimlerinize göre parlatma ve ince bitirme uygulanabilir.
- Denetim raporları ve malzeme sertifikaları sağlıyor musunuz?
Evet. Denetim raporları, malzeme sertifikaları ve ısıl işlem kayıtları talep üzerine mevcuttur.
Özel çekirdek eklentileri ve CNC işlenmiş kalıp parçaları için güvenilir bir tedarikçiye mi ihtiyacınız var?
STEP/2D çizimlerinizi, miktar, tolerans ve bitirme gereksinimlerinizi, malzeme/sertlik spesifikasyonlarınızı ve hedef teslim sürenizi bize gönderin. Net bir fiyat teklifi ve mevcut kalite dokümantasyon seçenekleriyle hızlı bir şekilde yanıt vereceğiz.
