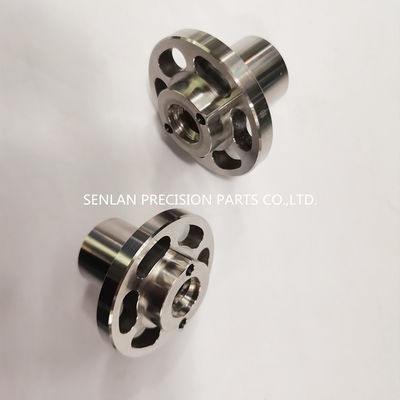

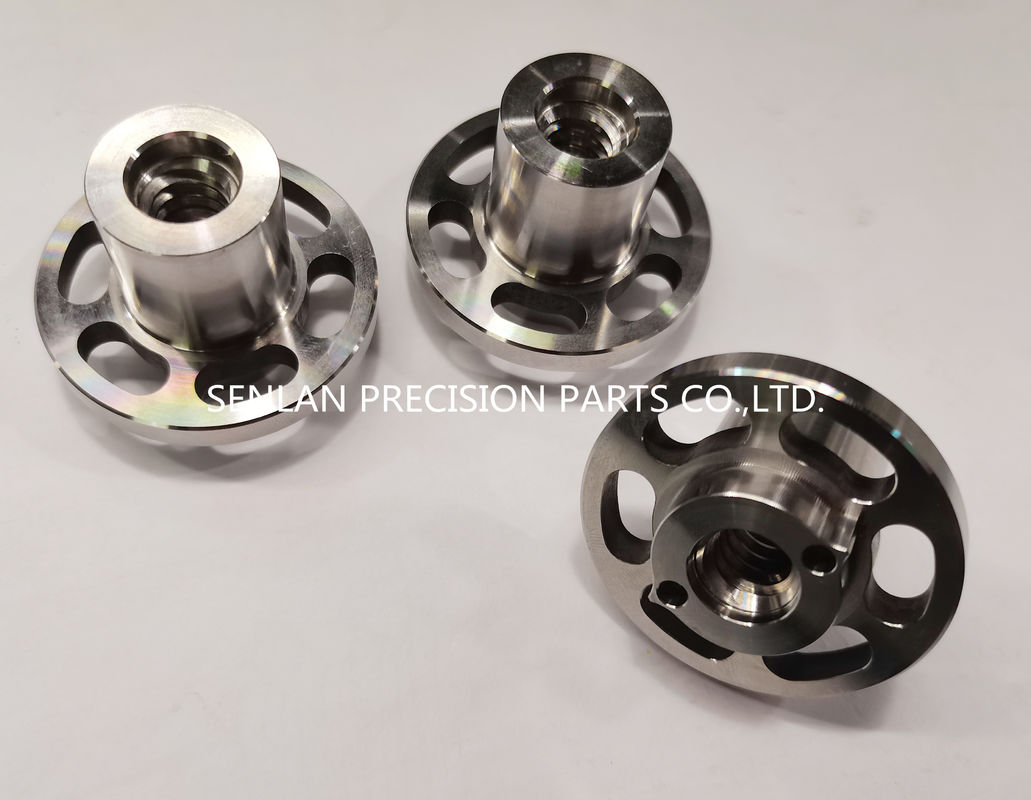

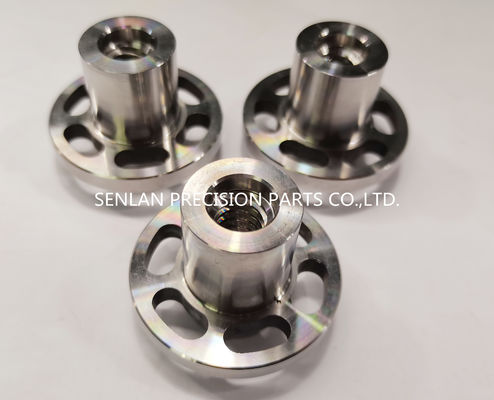

H13 CNC İşleme Dişli Burç Kalıp Parçaları HRC 48 ila HRC 52
Hassas flanşlı çatal uçları, dönen şaftları bağlamak ve stabil hizalama ve kontrollü toleranslarla tork iletmek için tasarlanmış CNC işlenmiş kaplin bileşenleridir, bu da güvenilir montaj uyumu ve tutarlı dönüş doğruluğu sağlar.
Ürün Genel Bakış
Flanşlı çatal uçları, dönen şaftları bağlamak ve stabil hizalama ile tork iletmek için kullanılan kaplin bileşenleridir. Yüksek hızlı veya yüksek yüklü montajlarda, eş merkezlilik, düzlük veya cıvata deliği konumlandırmasındaki küçük sapmalar bile titreşime, erken aşınmaya ve tutarsız performansa neden olabilir. Bizim hassas flanşlı çatal uçlarımız, güvenilir montaj uyumunu ve tutarlı dönüş doğruluğunu desteklemek için kontrollü toleranslarla müşteri çizimlerine göre CNC ile işlenir.
Özel hassas işleme üreticisi olarak, referans noktaları, eş merkezlilik/salgı, yüz düzlüğü ve montaj arayüzleri üzerinde sıkı kontrol ile flanşlı çatal uçları ve ilgili kaplin parçaları üretiyoruz. Prototip veya üretim partileri ihtiyacınız olsun, zorlu mekanik uygulamalar için tekrarlanabilirlik, dokümantasyon ve stabil kaliteye odaklanıyoruz.
Ürün Açıklaması
Bir flanşlı çatal ucu, tipik olarak bir flanşlı montaj yüzü ve bir şaft veya eşleşen kaplin ile arayüz oluşturan bir göbek bölümü içeren işlenmiş bir kaplin elemanıdır. Tasarıma bağlı olarak, iç dişler, pilot çapları, cıvata daireleri, ağırlık azaltma cepleri ve dengeleme ile ilgili geometri içerebilir.
Ana Fonksiyonlar
- Bağlı bileşenler arasında tork iletmek
- Titreşimi ve aşınmayı azaltmak için koaksiyel hizalamayı korumak
- Flanş yüzü ve cıvata deseni aracılığıyla stabil bir montaj arayüzü sağlamak
- Mekanik sistemlerde tekrarlanabilir montajı ve servis edilebilirliği desteklemek
Yaygın Tasarım Özellikleri
- Flanş yüzü cıvata dairesi / montaj delikleri
- ile
- Doğru merkezleme için pilot çapı
- İç/dış dişli veya şaft arayüzü geometrisine sahip göbek bölümü
- Ağırlığı ve sertliği optimize etmek için işlenmiş cepler veya hafifletme delikleri
Güvenli kullanım ve tutarlı uyum için yüzey kalitesi ve kenar kontrolü
Malzeme Seçenekleri ve Kaplama
Flanşlı çatal uçları, tork gereksinimlerine, korozyon maruziyetine ve ağırlık hedeflerine bağlı olarak yaygın olarak alaşımlı çelikler, paslanmaz çelikler veya diğer mühendislik metallerinden üretilir. Gücü, aşınma direncini ve korozyon performansını artırmak için özelliklerinize göre ısıl işlem ve yüzey kaplama uygulanabilir.
UygulamalarHassas flanşlı çatal uçları, aşağıdakiler dahil olmak üzere kaplin ve güç aktarım montajlarında
- kullanılır:
- Doğru hizalama gerektiren şaft kaplin sistemleri
- Salım kontrolünün kritik olduğu dönen montajlar
- OEM ekipmanları için özel mekanik arayüzler
- Hassas işlenmiş kaplin parçaları için prototipten üretime programlar
Bakım ve yükseltmeler için yedek bileşenler
Kesin ekipman müşteri tasarımına göre değişir; kesinlikle çizimlerinize ve gereksinimlerinize göre üretim yapıyoruz.
Hassasiyet ve Üretim Yetenekleri
Flanşlı çatal uçları, birden fazla kritik özelliği birleştirir—flanş yüzü, cıvata deseni, pilot ve göbek geometrisi—bu nedenle proses kontrolü ve muayene esastır.
- Üretim Süreçleri
- Göbek ve koaksiyel özellikler için CNC tornalama
- Cıvata desenleri, cepler ve anahtar geometriler için CNC frezeleme
- Yüz düzlüğü için taşlama veya honlama (gerektiğinde)
- Montaj güvenliği için çapak alma ve kenar kontrolü
İsteğe bağlı ısıl işlem koordinasyonu ve yüzey kaplama
- Anahtar Kalite KontrolleriPilot, göbek ve montaj referans noktaları arasındaki
- eş merkezlilik/salım kontrolü
- Stabil flanş montajı için yüz düzlüğü ve diklikDoğru
- cıvata dairesi konumlandırması
- ve delik toleransları
Pilot ve eşleşen arayüzlerde yüzey kalitesi kontrolü
- GD&T ve kritik boyut listenizle uyumlu boyutsal muayene
- Muayene ve Dokümantasyon
- Boyutsal muayene raporları mevcuttur
Talep üzerine malzeme sertifikaları ve ısıl işlem kayıtları
Gerektiğinde izlenebilirlik işaretleme seçenekleri
Dönen Kaplin Performansı İçin Müşteri Değeri
Daha stabil dönüş ve daha az titreşim
Doğru salım ve eş merkezlilik, dengesizlik kaynaklı titreşimi azaltır ve montaj stabilitesini iyileştirir.
Güvenilir uyum ve daha hızlı montaj
Kontrollü flanş yüzleri, pilotlar ve cıvata desenleri yeniden işleme ihtiyacını azaltır ve tekrarlanabilir kurulumu sağlar.
Rulmanlar ve bağlı bileşenler için daha uzun hizmet ömrü
Daha iyi hizalama, düzensiz yüklemeyi azaltır, şaftların, rulmanların ve kaplinlerin ömrünü iyileştirir.
Prototipten üretime tutarlı kalite
-
Tekrarlanabilir CNC süreçleri ve muayene, performans sapması olmadan ölçeklenebilir tedariki destekler.
- Teklif İçin İhtiyacımız Olanlar
- 2B çizim (PDF/DWG) ve 3B CAD (STEP/IGES)
- Malzeme gereksinimi (veya öneri için yük/ortam detayları)
- Miktar ve hedef teslim süresi
- Kritik toleranslar ve GD&T (salım, eş merkezlilik, düzlük, diklik)
- Cıvata dairesi detayları (delik boyutu, sayısı, PCD, konum toleransı)
- Pilot çapı ve uyum gereksinimi
- Şaft arayüzü detayları (varsa dişli, delik, kama yuvası, spline vb.)
Yüzey kalitesi/kaplama gereksinimleri
- Muayene/belge ihtiyaçları (FAI, rapor formatı, izlenebilirlik)
Sıkça Sorulan Sorular
- Flanşlı çatal ucu ne için kullanılır?
Flanşlı çatal ucu, dönen bir montajdaki bileşenleri bağlamak, bir flanşlı montaj arayüzü ve tork iletimi ve hizalama için bir göbek bölümü sağlamak için kullanılır.
- Flanşlı çatal uçları için hangi toleranslar en önemlidir?
Çoğunlukla dönen özellikler arasındaki salım/eş merkezlilik, yüz düzlüğü/dikliği ve cıvata deliği konum doğruluğu—çünkü bunlar titreşimi ve montaj uyumunu etkiler.
- Prototipden üretime özel flanşlı çatal uçları üretebilir misiniz?
Evet. Tutarlı işleme ve muayene kontrolü ile prototip çalışmaları, küçük partiler ve üretim miktarları için destek sağlıyoruz.
Muayene raporları ve malzeme sertifikaları sağlıyor musunuz?
Evet. Talep üzerine muayene raporları ve sertifikalar sağlanabilir.Güvenilir bir tedarikçiye mi ihtiyacınız var
hassas flanşlı çatal uçları ve CNC işlenmiş kaplin parçaları?Bize
