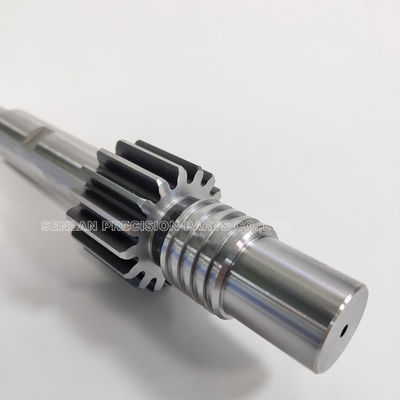

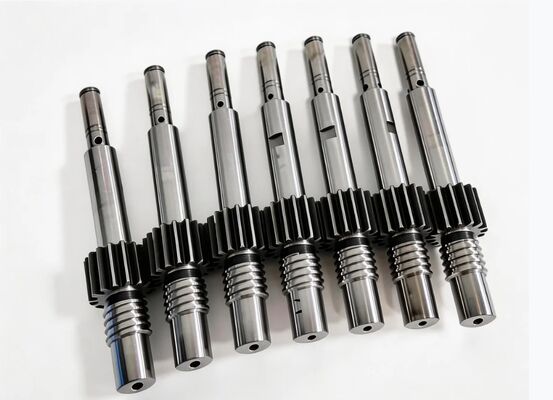

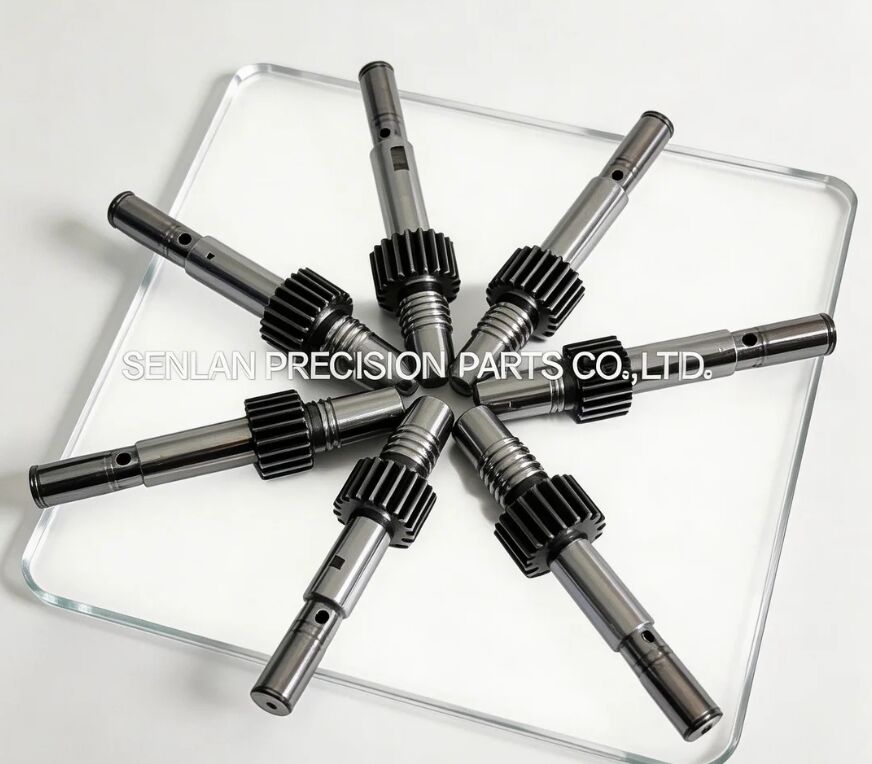

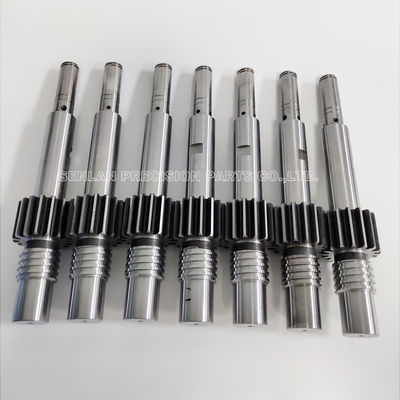

Dişli Çekirdek (Sökme Mekanizmalı Çekirdek) Enjeksiyon Kalıpları İçin
Ürün Genel Bakışı
Dişli çekirdekler, enjeksiyon kalıplı parçalarda gerçek iç dişler oluşturmak için kullanılan hassas kalıplanmış bileşenlerdir. Standart çekirdeklerin aksine, dişli bir çekirdek, kalıplanmış parçayı dişlere zarar vermeden çıkarmak için sökme veya döner kalıptan çıkarma mekanizması ile çalışırken doğru diş geometrisini korumalıdır.
Bizim dişli çekirdek (dişli çekirdek pimi / dişli çekirdek inserti) bileşenlerimiz, diş profili, dönme eksenine eşmerkezlilik, montaj arayüzleri ve yüzey kalitesi üzerinde sıkı kontrol ile müşteri çizimlerine göre özel olarak üretilir. Yüksek hacimli kalıplar için, çapraz diş açma, tork varyasyonu, sızıntı veya kapak/kapanma arızaları gibi montaj sorunlarını önlemek için tutarlı diş kalitesi esastır.
Ürün Açıklaması
Bir dişli çekirdek, kalıplanmış bir parçanın içindeki (veya bazen dışındaki) dişi oluşturan şekillendirme elemanıdır. Çoğu durumda, dişli çekirdekler sökme sisteminin bir parçası olarak çalışır; burada çekirdek, dişli özelliği temiz bir şekilde kalıptan çıkarmak için çıkarma sırasında döner.
Bir Dişli Çekirdeğin Kontrol Etmesi Gerekenler
- Diş profili, hatvesi ve kılavuz geometrisi
- Diş ile çekirdeğin dönme referans noktaları arasındaki eşmerkezli hizalama
- Kalıp tabanına veya çekirdek plakasına kararlı montaj uyumları
- Yapışmayı, sürtünmeyi ve diş hasarını azaltmak için pürüzsüz yüzey kalitesi
- Tahrik sistemi için mekanik arayüz özellikleri (tasarıma bağlı)
Tipik Dişli Çekirdek Yapısı
Kalıp tasarımına bağlı olarak, bir dişli çekirdek şunları içerebilir:
- Diş şekillendirme bölümü (iç diş profili)
- Tekrarlanabilir montaj için konumlandırma omuzları/çapları
- Tahrik arayüzü özellikleri (dişli yuvası, anahtar yuvaları, kuplaj bölümü, kamalar vb.)
- Uzun çevrim dönüşü ve kayar temas için optimize edilmiş aşınma bölgeleri
Malzeme ve İşlem Hususları
Dişli çekirdekler genellikle aşınma direnci ve tekrarlanan çevrimler altında boyutsal kararlılık için seçilen takım çeliklerinden üretilir. Isıl işlem ve isteğe bağlı yüzey işlemleri/kaplamalar şunlara göre belirtilebilir:
- Reçine türü (doldurulmuş/aşındırıcı malzemeler)
- Gerekli diş yüzey kalitesi ve kalıptan çıkarma davranışı
- Üretim hacmi ve beklenen hizmet ömrü
- Çalışma sıcaklığı ve yağlama stratejisi
Uygulamalar
Dişli çekirdekler, gerçek diş kalıptan çıkarma gerektiren parçalar için enjeksiyon kalıplarında kullanılır, bunlar arasında:
- Sökme enjeksiyon kalıpları (döner kalıptan çıkarma sistemleri)
- Tutarlı iç diş kalitesi gerektiren çoklu boşluklu kalıplar
- Diş stabilitesinin montaj ve sızdırmazlık performansını etkilediği yüksek hacimli üretim kalıpları
- Önleyici bakım ve hızlı değiştirme için yedek çekirdek programları
(Kesin nihai ürünler müşteri tasarımına göre değişir; biz kalıp işlevine ve dişli özellik gereksinimine odaklanıyoruz.)
Hassasiyet ve Üretim Yetenekleri
Dişli çekirdekler hem şekillendirme hassasiyeti hem de mekanik hizalama hassasiyeti gerektirir. Kalıplama sonuçlarını ve sökme stabilitesini doğrudan etkileyen parametreleri kontrol ediyoruz.
Üretim Süreçleri
- Referans noktaları ve arayüzler için hassas CNC tornalama/frezeleme
- Belirtilen profile ve toleransa göre diş işleme
- Kritik uyumlar ve dönme referans noktaları için taşlama (gerektiğinde)
- Arayüz özellikleri için EDM / tel EDM (projeye bağlı)
- Sertlik ve kararlılık için ısıl işlem koordinasyonu
- Diş yüzeyleri ve aşınma bölgeleri için ince bitirme/parlatma
- Çoklu boşluklu dişli çekirdek siparişleri için set eşleştirme
Anahtar Kalite Kontrolleri
- Çizim gereksinimlerine göre diş profili doğrulama
- Dişler ve dönme referans noktaları arasındaki eşmerkezlilik/salgı kontrolü
- Montaj ve kılavuz arayüzleri için uyum toleransı kontrolü
- Sürtünmeyi azaltmak ve çıkarmayı iyileştirmek için yüzey kalitesi yönetimi
- Eşleştirilmiş setler arasında tutarlılık kontrolü (örnekleme veya %100 denetim seçenekleri)
Denetim ve Dokümantasyon
- Boyutsal denetim raporu mevcuttur (anahtar özellikler veya tam rapor)
- Talep üzerine malzeme sertifikaları ve ısıl işlem kayıtları
- Boşluk/set yönetimi için seri işaretleme/izlenebilirlik seçenekleri
Neden Önemlidir / Diş Kalitesi ve Sökme Stabilitesi İçin Müşteri Değeri
Daha güvenilir montaj ve tutarlı tork
Doğru diş geometrisi, çapraz diş açma riskini azaltır ve otomatik montaj hatlarında tork performansını stabilize eder.
Daha az hurda ve daha az kesinti süresi
Kararlı salgı kontrolü ve iyi yüzey kalitesi, diş hasarını, yapışmayı ve sökme mekanizması sorunlarını önlemeye yardımcı olur.
Tekrarlanan dönüş altında daha uzun hizmet ömrü
Doğru malzeme seçimi, ısıl işlem ve aşınma bölgesi bitirme, uzun serilerde aşınmayı azaltır ve diş kalitesini korur.
Değiştirilebilir yedeklerle daha hızlı bakım
Değiştirilebilir dişli çekirdekler, büyük kalıp tadilatı olmadan hızlı değiştirme olanağı tanır ve öngörülebilir bakım programlarını destekler.
Teklif İçin Neye İhtiyacımız Var
Dişli çekirdekleri doğru bir şekilde fiyatlandırmak için lütfen şunları sağlayın:
- 3D CAD (STEP/IGES) ve 2D çizim (PDF/DWG)
- Diş spesifikasyonu (profil, hatve, tolerans, kılavuz gereksinimleri)
- Kalıp kalıptan çıkarma yöntemi (sökme/döner sistem) ve tahrik arayüzü detayları
- Malzeme gereksinimi (veya öneri için reçine/üretim koşulları)
- Isıl işlem/hedef sertlik spesifikasyonu
- Diş ve aşınma bölgeleri için yüzey kalitesi gereksinimi
- Miktar (tek parça veya çoklu boşluklu setler)
- Denetim/belge gereksinimleri (FAI, rapor formatı, örnekleme vs. %100 denetim)
- Teslim süresi ve paketleme gereksinimleri
Eğer bu bir yedek parça ise, eşleşen arayüz boyutlarını (dönme referans noktaları, tahrik yuvası, konumlandırma omuzları) sağlamak, tak-çalıştır uyumluluğunu sağlamaya yardımcı olur.
Sıkça Sorulan Sorular
Neden dişli parçalar sökme çekirdeği gerektirir?
Birçok dişli tasarımı, dişe zarar vermeden düz bir çekirdekten sıyrılamaz. Sökme çekirdeği, dişli özelliği temiz bir şekilde kalıptan çıkarmak için döner.
Kalıplanmış parçalarda çapraz diş açmaya veya tutarsız torka ne neden olur?
Yaygın nedenler arasında diş profili sapması, dönme eksenine göre salgı, kötü yüzey kalitesi, aşınma veya sökme mekanizmasındaki hizasızlık yer alır.
Çoklu boşluklu kalıplar için eşleştirilmiş dişli çekirdek setleri tedarik edebilir misiniz?
Evet. Kontrollü boşluktan boşluğa tutarlılık ile eşleştirilmiş setler üretebilir ve anahtar diş ve referans noktası özellikleri için denetim verileri sağlayabiliriz.
Tahrik arayüzü özelliklerini (dişli yuvası, kuplaj bölümü vb.) destekliyor musunuz?
Evet. Sökme sisteminin gerektirdiği tahrik ve konumlandırma arayüzü özellikleri dahil olmak üzere çiziminize göre üretim yapıyoruz.
Denetim raporları ve malzeme sertifikaları sağlıyor musunuz?
Evet. Talep üzerine denetim raporları ve malzeme/ısıl işlem sertifikaları mevcuttur.
Mühendislik
Çizimlerinizi gönderin ve diş gereksinimlerini, dönme referans noktalarını ve tahrik arayüzü özelliklerini belirtin. Mühendislerimiz üretilebilirliği inceleyecek ve kararlı sökme performansı ve diş tutarlılığını sağlamak için bir üretim planı sunacaktır.
