3C Ürün Enjeksiyon Kalıbı | Hassas Kalıp Üretimi

Kesinlik 3C Ürün Enjeksiyon Kalıbı.

Ürün Genel Görünümü

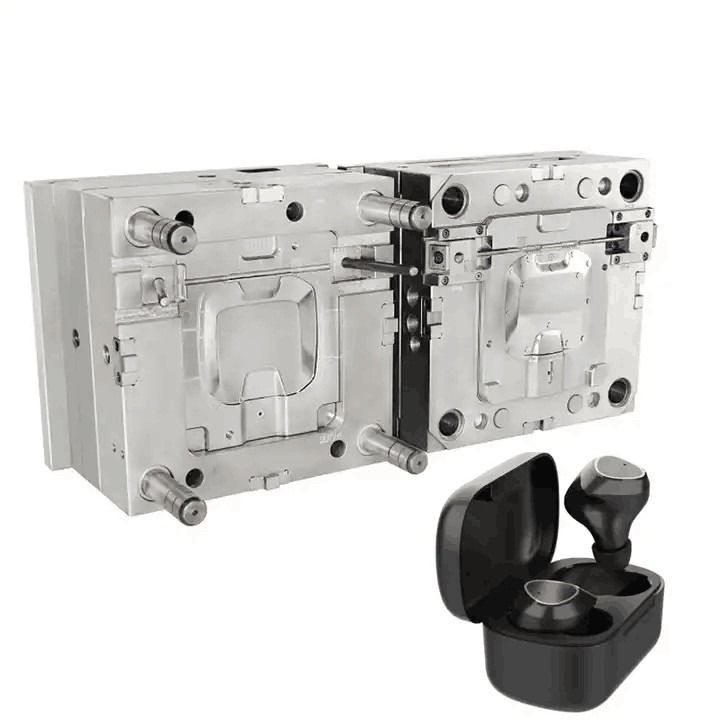

Tasarım ve üretim konusunda uzmanlaştık.Bluetooth kulaklıkları için özel enjeksiyon kalıpları plastik koruma kabuğu, 3C tüketici elektronik ürünlerinde yaygın olarak kullanılmaktadır.

Bluetooth kulaklıkları, kompakt, görünüşe duyarlı bileşenlerdir ve şunları gerektirir:

• İç montaj için yüksek boyut doğruluğu

• Görünür dış alanlar için temiz kozmetik yüzeyler

• Dengeli kalıplama için sabit duvar kalınlığı

• Yüksek hacimli üretimde güvenilir performans

Bu tür3C ürün enjeksiyon kalıbıMüşterinin 3D verilerine ve teknik özelliklerine uygun olarak geliştirilmiştir. Kalıp tasarımını, hassas işlemeyi, montajı ve deneme doğrulamalarını kapsar.

Hedefimiz sadece örneklemeyi geçmekle kalmayıp, seri üretimde de istikrarlı bir şekilde çalışan kalıplar üretmektir.

Uygulama Senaryoları

Bu özel enjeksiyon kalıbı tipik olarak şunlar için kullanılır:

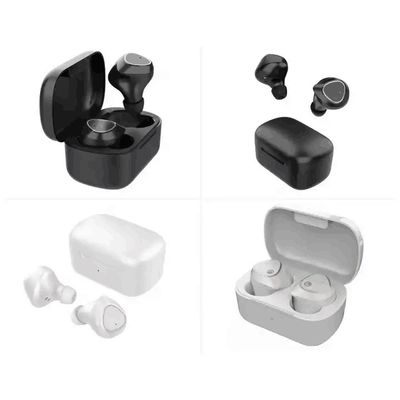

• Plastik kabuklu Bluetooth kulaklıkları

• TWS kulaklıkları

• Şarj kabı bileşenleri

• Küçük hassasiyetli tüketici elektronik korumaları

• Görünüşe duyarlı 3C plastik parçalar

Bu ürünler sıkı bir tolerans kontrolü ve tutarlı bir yüzey kalitesi gerektirir.

Temel Kalıp Mühendisliği Odaklaması

Bluetooth kulaklıkları için enjeksiyon kalıpları, genel endüstriyel kalıplardan farklıdır.
Ana zorluklargörünüm kontrolü, hassas uyum ve deformasyon yönetimi.

1) Kozmetik Yüzey Kontrolü

Kulaklık kılıfları görünen dış parçalardır.

• Saldırma hatlarını azaltmak için optimize edilmiş kapı konumu

• Dökme izlerini en aza indirmek için kontrol edilen akış dengesi

• Kesiklik cilalama veya doku bitirme

• Parlama önlemek için doğru ayrım çizgisi hizası

Yüzey istikrarı tüketici elektroniği için kritik önem taşımaktadır.

2) Kesinlik Uygunluğu ve Yapısal Doğruluk

Koruma, PCB panelleri, hoparlörler, piller ve iç bileşenlerle hassas bir şekilde monte edilmelidir.

• İç özelliklerin sıkı boyut kontrolü

• Düzgün kapatma yapısı tasarımı

• Kalıp tasarımı sırasında küçülme tazminatı

• Montaj toleransını korumak için istikrarlı kalıp hizalanması

Montaj verimi doğrudan kalıbın doğruluğuna bağlıdır.

3) İnce Duvar & Warpage Kontrolü

Bluetooth kulaklık korumaları genellikle ince duvarlı yapılara sahiptir.

• Dengeli koşucu ve kapı sistemi

• Optimize edilmiş soğutma düzeni

• Doldurma sırasında stres kontrolü

• Gerektiğinde küf akışı analizi

Hedef, kalıplama sonrası boyutsal istikrarı sürdürmektir.

Kalıp özellikleri

• Kalıp Türü: 3C Ürünleri için Özel Enjeksiyon Kalıpları

• Ürün malzemesi: Plastik (müşteri tarafından belirtildiği gibi)

• Kapı Tipi: Yan kapı / Alt kapı / Pin noktası kapısı / Fan kapısı / Doğrudan kapı

• Koşucu Sistemi: Sıcak koşucu veya Soğuk koşucu

• Kalıp malzemesi: 1.2343 ESR / NAK80 / S136 veya eşdeğer

• Kalıp tabanı: LKM / HASCO / DME / FUTABA

• Kalıp ömrü: 1.000,000 çekim (materyal ve tasarıma bağlı olarak)

• Desteklenen çizim biçimi: STP / STEP / IGS / PRT / X_T

• MOQ: 1 set

Üretim kapasitesi

Araçlama tesisimiz tek boşluklu ve çok boşluklu 3C kalıplarını destekler.

• En fazla kalıp boyutu: 2500 × 2000 × 1500 mm

• İşleme hassasiyeti: ±0,005 mm

• Enjeksiyon hassasiyeti: ±0,03 mm

• Talep süresi: kalıp karmaşıklığına bağlı olarak 25-45 gün

Ev içi ekipmanlar şunları içerir:

• Yüksek hassasiyetli CNC işleme merkezleri

• EDM ve ayna EDM

• Kablo kesme makineleri

• Koordinat Ölçme Makinesi (CMM)

Her kalıp teslimat öncesi boyut kontrolü ve deneme kalıplamasından geçer.

Proje Çalışma Akışı

1. 3 boyutlu veri incelemesi ve DFM analizi

2. Kalıp yapısı tasarımının onaylanması

3. Çelik hazırlama ve kaba işleme

4. Hassas işleme ve EDM

5. Kalıp montajı ve montaj

6. Kalıp denemesi ve parametre optimizasyonu

7. Son denetim ve nakliye

Bu yapılandırılmış iş akışı deneme tekrarlarını azaltır ve ilk çekimin kalitesini artırır.

Neden Bizimle Çalışıyorsunuz?

• 3C tüketici elektroniği için hassas kalıplar konusunda deneyim

• Kompakt yapısal ve görünüm açısından hassas parçalarla aşina

• Dahili hassas ekipmanlarla desteklenen sabit işleme

• Proje boyunca net teknik iletişim

• Bir yıllık satış sonrası destek

Biz sadece ilk onay için değil, üretim sırasında güvenilir performans gösteren kalıplara odaklanıyoruz.

Teknik Sık Sorulan Sorular

S1: Genellikle kitlesel üretimden önce kaç kalıp denemesi gerekir?
Denemelerin sayısı ürün karmaşıklığına ve görünüm gereksinimlerine bağlıdır. Uygun DFM incelemesi ve yapısal değerlendirme ile, ilk denemenin başarı oranı önemli ölçüde iyileştirilebilir.

S2: Saldırma hatları ve lavabo izleri gibi kozmetik kusurları kontrol edebilir misiniz?
Evet. Kalıp tasarımı sırasında görünen kusurları azaltmak için kapı tasarımı, akış dengesi ve boşluk bitirme optimize edilir. Yüzey cilalama veya doku kontrolü görünüm standartlarına göre yapılır.

S3: Yüksek parlaklıklı veya dokulu yüzey bitirmeyi destekler misiniz?
Evet, boşluk yüzeyleri müşteri özelliklerine göre ayna cilalanmış veya dokulanmış olabilir.

S4: Bu kalıp çok boşluklu bir kalıp olarak tasarlanabilir mi?
Üretim hacmine ve parça boyutuna bağlı olarak, hem tek hem de çok boşluklu konfigürasyonlar desteklenir.

S5: Satış sonrası teknik destek var mı?
Teslimat sonrası parametre optimizasyonu ve gerekli kalıp ayarlamaları için teknik yardım sağlıyoruz.

Bir İndirim İste

Bir teklif almak içinBluetooth kulaklık için özel enjeksiyon kalıbı Plastik koruma kabuğuLütfen belirtin:

• 3 boyutlu ürün dosyaları (STP / STEP / IGS, vb.)

• Malzeme özellikleri

• Yüzey bitirme gereksinimleri

• Beklenen üretim hacmi

• Hedef teslim süresi

Mühendisler ekibimiz verilerinizi inceleyecek ve detaylı bir kalıp önerisi sunacak.
